アウトランダーPHEVのバッテリ(LEV40)をハイブリッドインバータのバッテリに組み込む

本ページはアフィリエイトプログラムによる収益を得ています。


JH-AB04

SHARPのJH-AB04をメインの電池として使用していたわけですが

SHARPの蓄電池(JH-AB04)がわりと使えそうだったので増やしてみる。

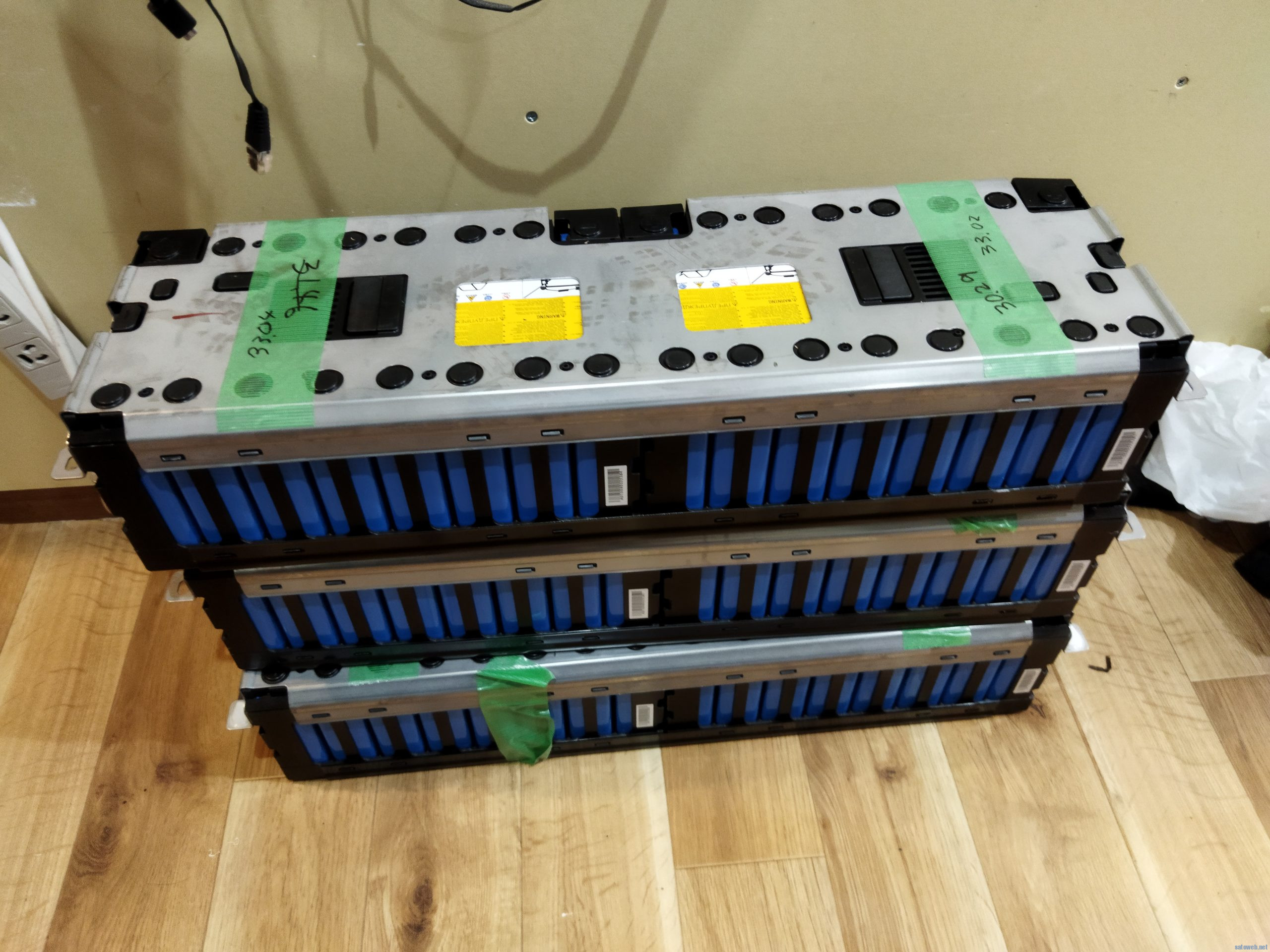

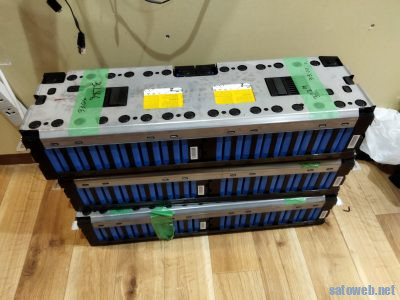

とあるルートでLEV40が手に入ったのでこちらをハイブリッドインバータのバッテリとして

切り替えてみました





もう一つの理由としては

同じバッテリーからグリッドタイインバータを使用すると

充電しない時間帯に設定していない時間に

電圧が下がった際に ハイブリッドインバータが商用電源からバッテリを充電しようとしてしまうという問題を解決するために

システムを分けたいというところ







SOH70%を割り込んでいて 車両の走行用バッテリとしてはゴミの性能です。

リン酸鉄リチウムは3.2V定格ですが

こちらは3.7V定格なので

48V運用のために14SのBMSを入手



いつものDALY BMS





しかし今回。RS485/CANとコメントを書くのを忘れたためRS485 が使えない悲しさ

デイリースマートbms LiFePo4 4s 12v 24v 36v 48v 30A 60A 100A 120A 150A 200A 250A 500Aリチウムイオンbms 3s 6s 7s 8s 10s 12s 13s 16s 20s 24s|バッテリーアクセサリー| – AliExpress

一度全部セルをばらして 3P14Sに組み替えればいい感じに仕上がるのですが

並列用のバーを作って組み替えるのがめんどうだったのでとりあえず無理やり並列化。

セルバランスの崩れ



16Sの中から放電させてセルバランス悪くなさそうな14Sで組んでいたのですがどうも

バランスがよろしくなさそうということで1Aのバランサを追加。

アクティブバッテリーLiFePO4,16s,14s,20s,3s,4s,12v,7s,8s,24v,10s,12s,14s,20s| | – AliExpress

40Ahのバッテリ 3並列で定格120Ahですが

現時点で利用可能な容量は80Ahといったところ。







いまから バッテリを入手してはじめようとするのであれば

間違いなく48Vシリーズの既製品を使用するほうが確実でそれなりの容量使用可能であるので

むだなあがきをせずに既製品を利用することをお勧めします。

Ampere Time 48V 100Ah LiFePO4バッテリー 100A BMS付き


おすすめ
