JH-AB06

SHARP【JH-AB06】がヤフオクで出てたので入手してみた。

ちょっと前に入手した JH-AB06



16セルだと思ったら14セルで対応するBMSがストックになかったので

輸入。

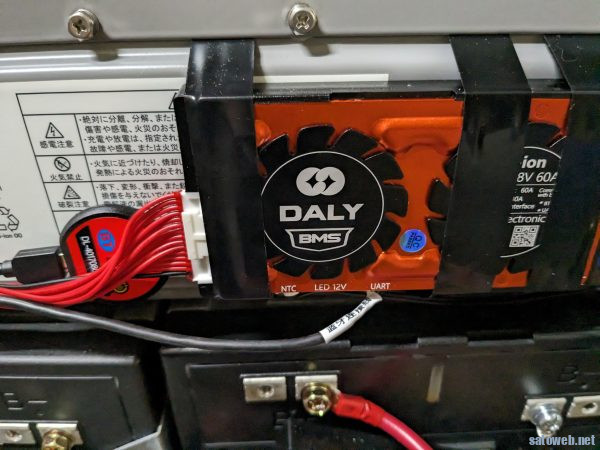

BMS取り付け

Daly Bluetoothスマート LiFePO4 BMS 12V 4S 8S 16S 200Aリン酸鉄リチウムバッテリー管理システムLiFePO4 PCB保護ボード – AliExpress



60A品の14Sを選択。

これよくよく読むとRS485/CAN非対応・・・





電圧出力は2Pinコネクタ側ですが適合コネクタが分からなかったので

ハードワイヤ接続。





セル電圧は 20Pinのコネクタから取れる。



コネクタは

信号側のコネクタはおそらくこれ

CONN RCPT HSG 20POS 3.00MM 0430252000 モレックス製|電子部品・半導体通販のマルツ

でんでんタウンで入手できなかったのでコンタクトピンだけ買って接続しましたが
10/13まで マルツオンラインでDegi-Key製品を買うと送料無料らしいんので注文。

マルツでDigikey品が3000円以下でも送料無料

DigiKey社商品のご購入で送料完全無料 キャンペーン

情報源: DigiKey社商品のご購入で送料完全無料 キャンペーン

DigiKeyの商品が含まれていれば マルツの商品と一緒で3000円以下でも送料無料とのこと

実容量

14Sの3.7V系ということで

既存のハイブリッドインバータ系統に電圧を合わせて接続。

アウトランダーPHEVのバッテリ(LEV40)をハイブリッドインバータのバッテリに組み込む

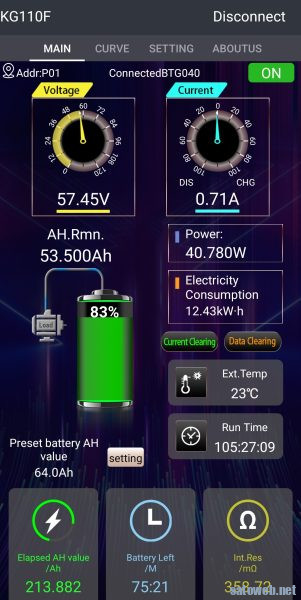

JH-AB06だけにシャント計測を取り付け計測



完全放電まで試せていないのでもう少し試す必要がありそうですが

49V程度までの放電からで

53.5Ah充電。



完全放電まで使えば 60Ahいけそうな雰囲気。

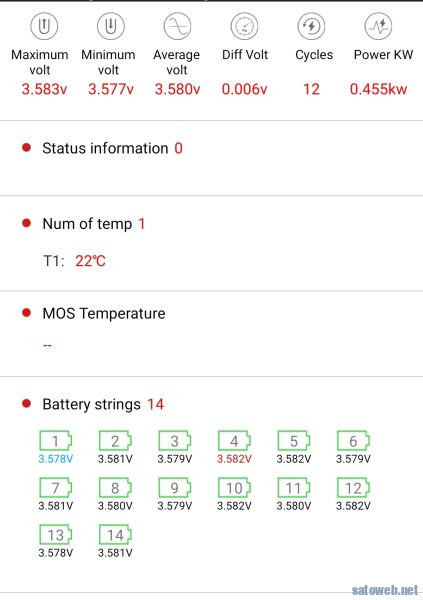

セルの電圧差もほぼなし。

リン酸鉄系ではないということを除けば割とありなバッテリーなのかもしれない。(なお入手難易度は高め。
