電気錠とAiseg2の連携を試みる。

本ページはアフィリエイトプログラムによる収益を得ています。


とりあえず動くようになった電気錠。

どうせなら対応しているAiSeg2からも操作できるようにしたいので
頑張ってみる。

40年前のドアに気合で電気錠を取り付ける。



Aiseg時代の分電盤のユニットにはHAの端子がいたため

4系統まではサクッとつなぐことが可能でしたが



エコーネットライト対応アダプタ以降はJEM-a/IPアダプタを経由しての接続が必要。

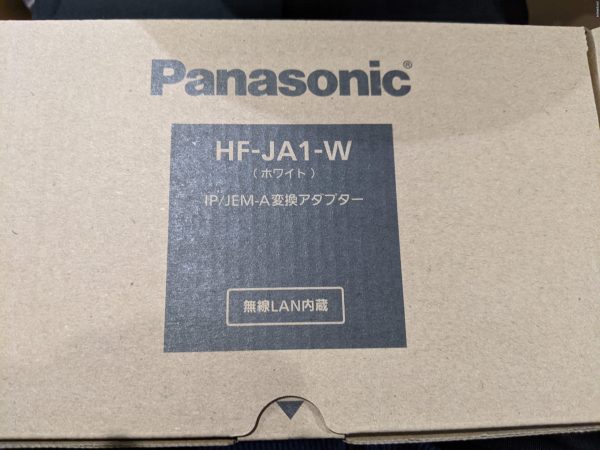

HF-JA1-W 品番詳細 – Vカタ/VAソリューションカタログ – Panasonic

IP/JEM-A変換アダプター HF-JA1-W 接続対応機器一覧

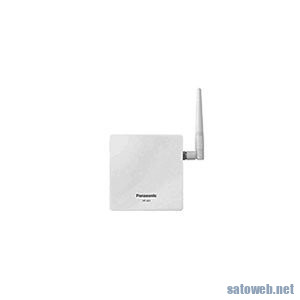

Yahoo!ショッピングで 23000円程度。

https://store.shopping.yahoo.co.jp/ipicks/HF-JA1-W.html

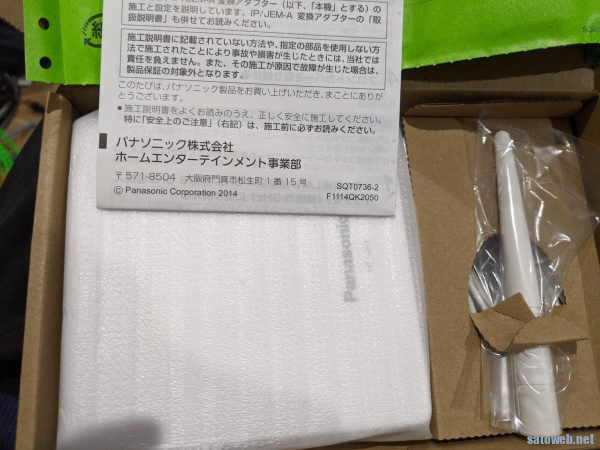

メーカー取り寄せとなっていますが 2~3日で到着。



露出取り付けも可能ですが

なんとなく埋め込むことに。



適当に2連枠サイズで開口、

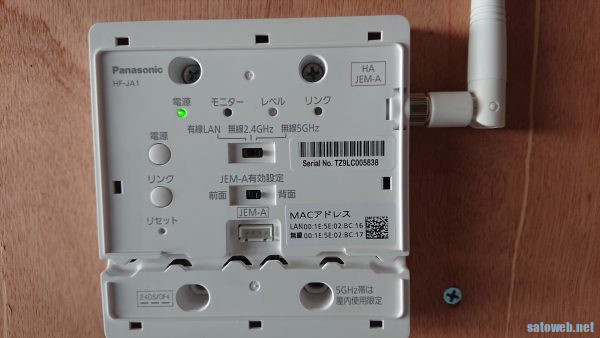

露出取り付け用の枠がついているのでサクッと取り外し。



付属しているHAケーブルを電気錠操作盤との間に接続

電源も分岐して接続。

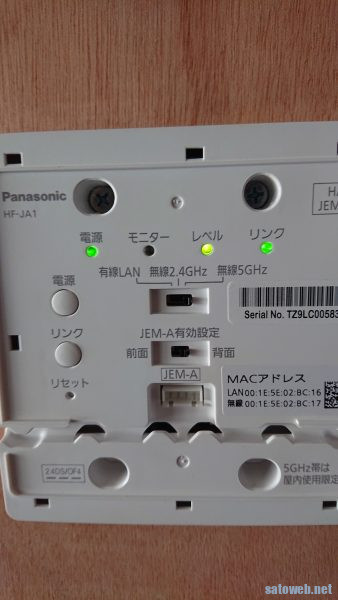

ネットワークへの接続は有線・無線(2.4GHz/5Ghz)ともに対応しているものの

無線のセットアップはAOSS的なWPSでの設定となる。

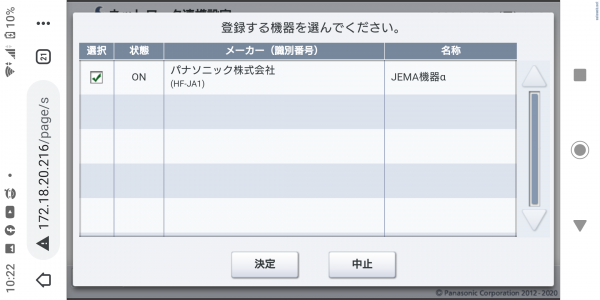

AiSEG側の設定。

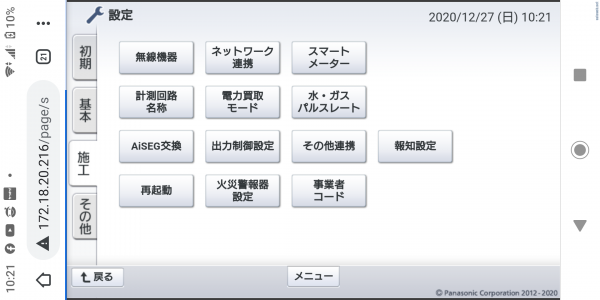

エコーネットライトアダプタの設定と同じく「設定」→「施工」→「ネットワーク連携」

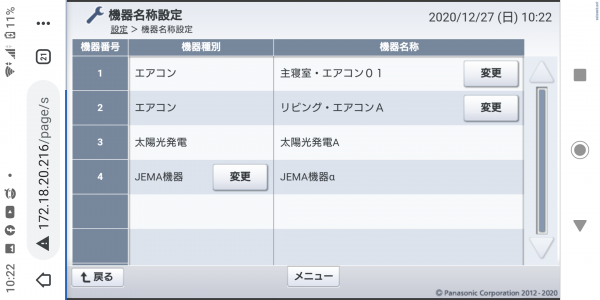

JEM-A機器はなにがつながってるか判断できないため初期設定が必要。

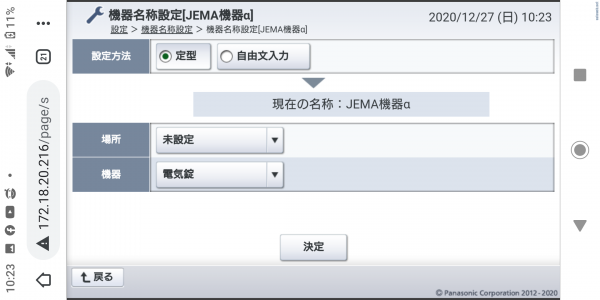

JEMA機器を変更すると何がつながっているのかを選択可能、

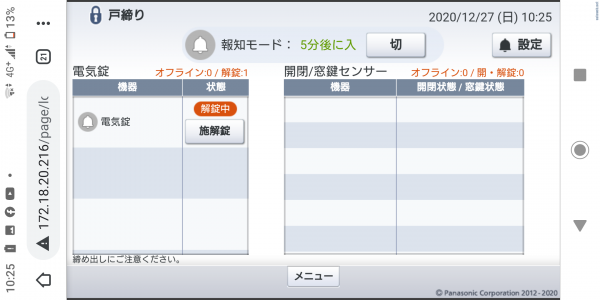

設定後「戸締り」メニューには電気錠の項目が現れる。





動作確認して問題ないことを確認してみたものの



もともとインターホンと電気錠をHA(JEM-A)で接続していたものの

JEM-A/IPアダプタからの外部機器出力はHAではなく3芯の通信。





さてHAに戻すことは可能なのか・・・









つづく。
