AiSEG2の分電盤に40Aのブレーカを追加する。

本ページはアフィリエイトプログラムによる収益を得ています。


このあと計画していることの下準備として

Aisegで計測できる40Aの分岐がほしくなったので

2Cの40Aのブレーカをつけてみた。



増設用CTでもいいのではとも思いつつ注文していた。

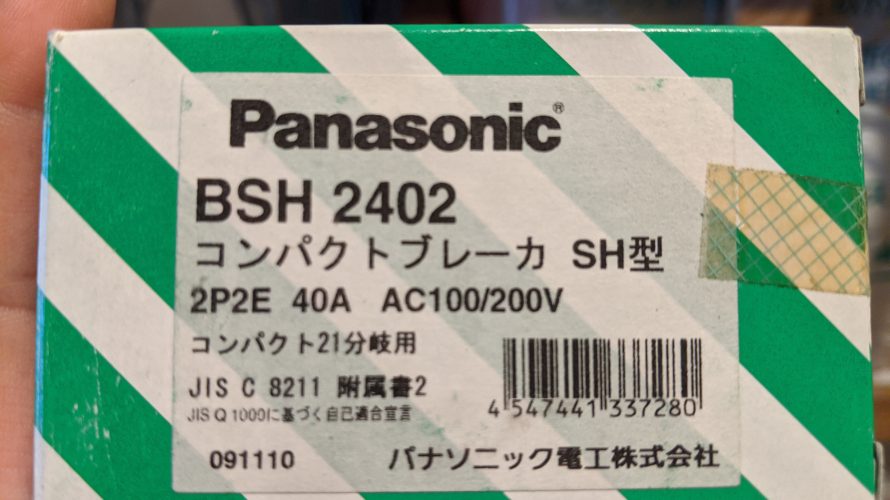

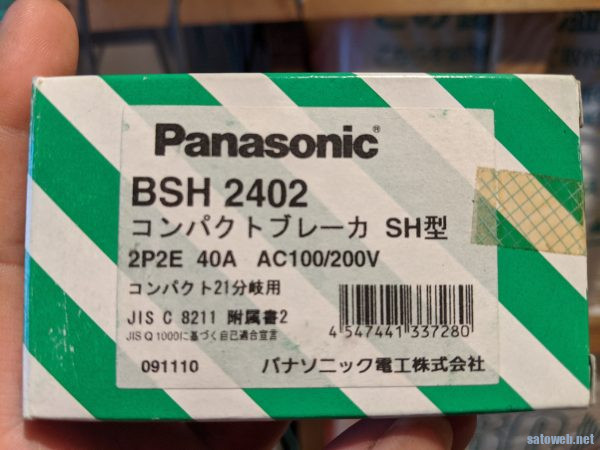

選択したのはこちら

30Aまでは1Cのモジュールがありますが
40Aからは差し込みではなくネジ式のブレーカになる。

[amazonjs asin=”B00KNQXCHE” locale=”JP” title=”パナソニック(Panasonic) コンパクトブレーカSH型2P2E40A BSH2402″]

BSH2402 品番詳細 – Vカタ/VAソリューションカタログ – Panasonic

用途的にELBのほうがいいのですがお高いので普通のブレーカ

15mAのELBついてる 40A品だと EV6Kwh向けのこの辺で1万円ほど。
パナソニック BSHE34023 スマートコスモ/コスモパネル 6kW EV・PHEV充電充電対応 コンパクト漏電ブレーカ SHE-50V型 3P3E 40A 15mA :10009266:電材BLUEWOOD ヤフー店 – 通販 – Yahoo!ショッピング

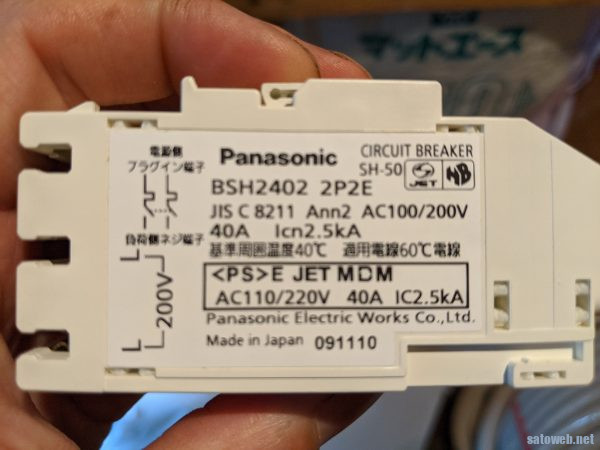

100/200Vと書いてますが

200V専用。

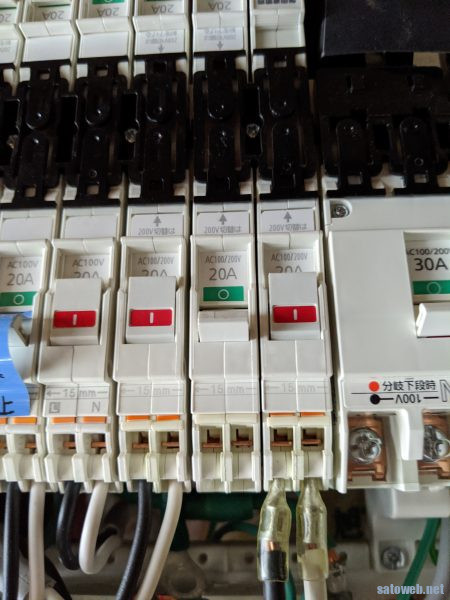

既存のブレーカを撤去。

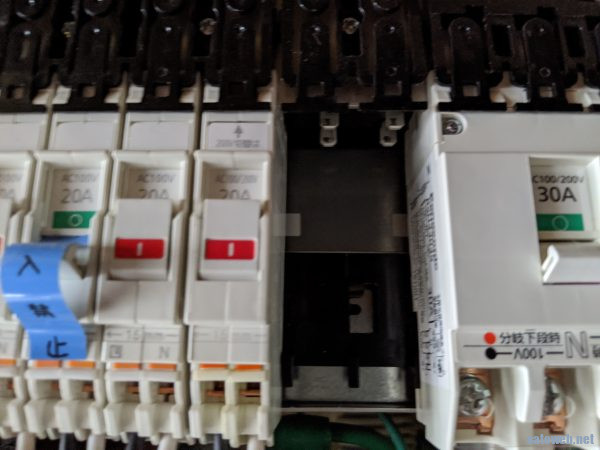

2C分の空きを作って。

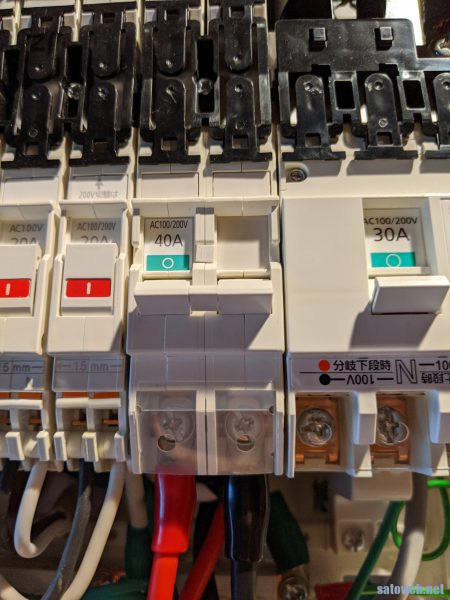

ブレーカを挿入。


ネジは5mmなので

端子は8-5 14-5が推奨されている。

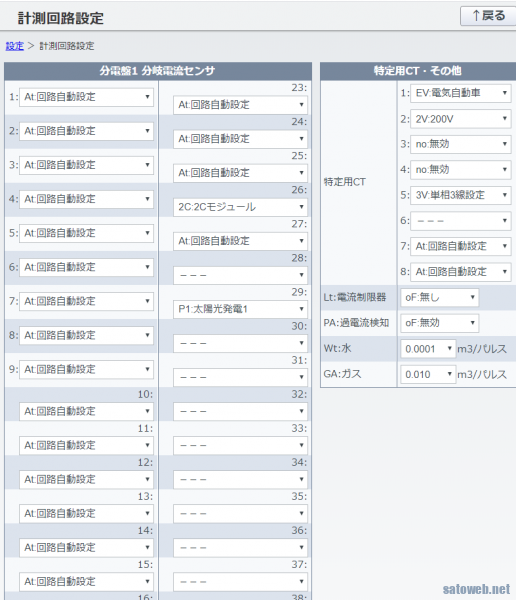

AiSEGの設定で該当回路を2Cモジュールに

2C/3Cモジュールの設定するときは一番左側の回路番号を設定すると対応する回路が「ーーー」に自動設定される。
