2000Wのインバータに過電圧掛けたら死んだので修理してみる。

本ページはアフィリエイトプログラムによる収益を得ています。


ポータブル?

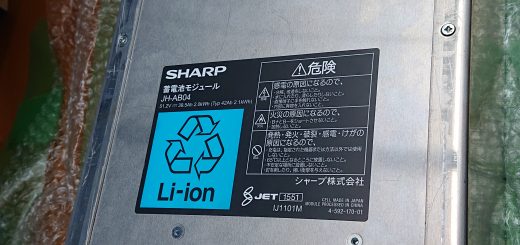

JH-AB04の半身を組みなおして組んでいたポータブルバッテリ

セルバランスが残念になった JH-AB04を半分にしてポータブルバッテリー化する。(なお失敗)

ソーラーからの入力に昇圧型チャージコントローラを使っていたところ

バッテリが満充電でBMSによって切り離されたタイミングで

チャージコントローラがなぜか50Vを出力して

そのタイミングでインバータがお亡くなりになったようです。



謎挙動をしたチャージコントローラはこいつ

[amazonjs asin=”B08V979KTW” locale=”JP” title=”MPT-7210A ソーラーチャージャーコントローラー LCD 充電コントローラー MPPTチャージコントローラー アルミニウム合金 リチウム電池用 MPPTソーラーパネル充電コントローラー DC入力”]

48V系だといい感じの挙動なので

48V以外で使わないほうがよさそうです。







開けてみる

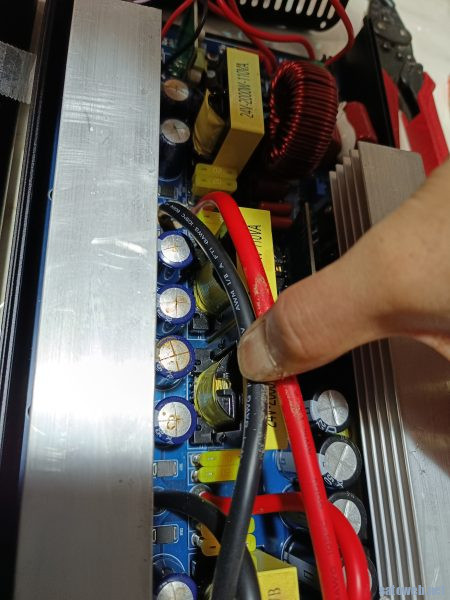

わかりやすく低圧側の電解コンデンサが全妊娠。

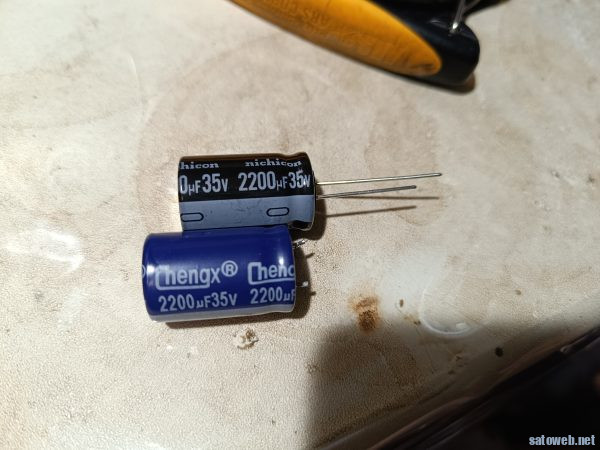

35V 2200μFとの記載があったので買いに走る。





8個必要で 在庫8個というぎりぎり加減。



なければこれより容量大きいものでも問題なさそう?



Chengxなるメーカーの電解コンデンサだったようです。

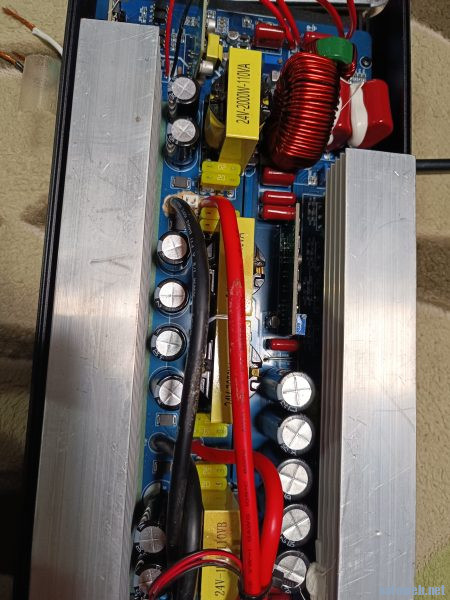

8個せっせと交換。



負荷テスト

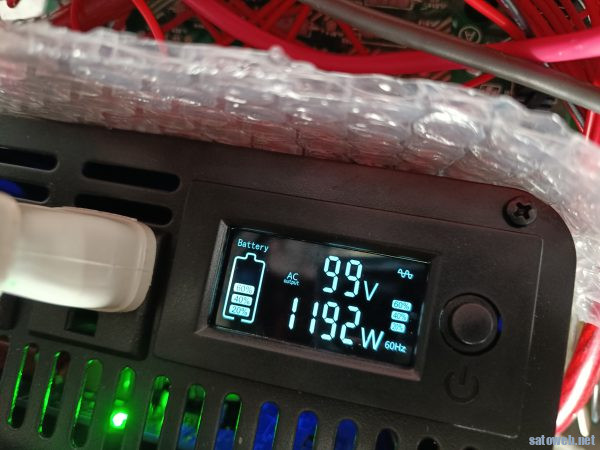

組みなおして負荷テスト。





無事動作。
