LiTime 12V230Ah Plusを試す。

本ページはアフィリエイトプログラムによる収益を得ています。

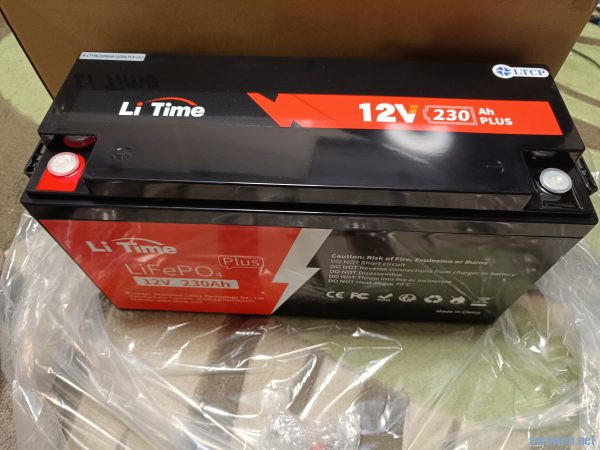

LiTime 12V230Ah Plus

119,999円

1/3現在だとAmazonのクーポンが10000円とさみしくなっています。





購入するとLitimeから 2%OFFクーポンコードが来たので

どこまで併用できるのかわからないものの乗せておく。

X4DC-W3KY4L-XHFGCK

公式サイトでは91999円の4%OFF





純正充電器との相性がわるいらしく

満充電になったタイミングでリレーがON-OFFをくりかえすことがあるらしいのですが

Aliexpressで適当に買った20Aの充電器だと問題なく充電完了しました。

Htrc-鉛蓄電池充電器,リチウムポリマー,LiFePo4,agm,ゲル,12v,24v,10a,20a,25a,35a用 – AliExpress

6000円程度の20A充電器。

安いんですが変換効率はあまりよろしくないのかめちゃくちゃ発熱します。

(ファンついてますが出てくる風が熱風



スペック

サイズ

483mm*170mm*240mm



重量

‎20.5 Kg



BMS

・最大充放電200A

・低温保護

・過放電・過充電保護

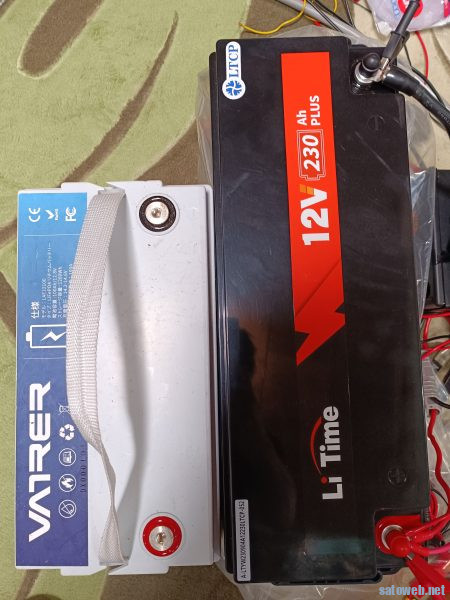

100Ahのバッテリより15cm程度横幅が長いだけで容量が2.3倍。

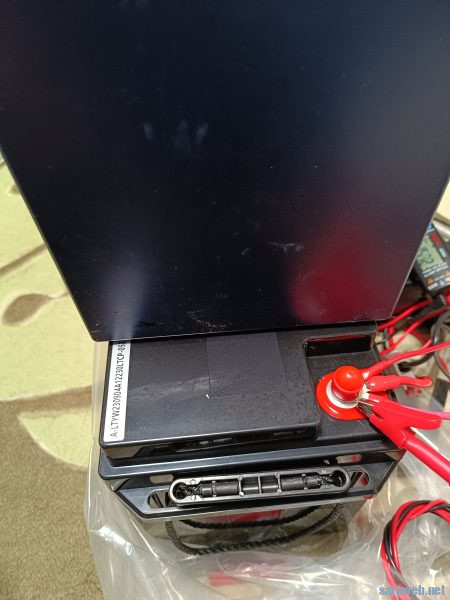

高さも端子部がお布施っとしているのでほぼ変わらない。

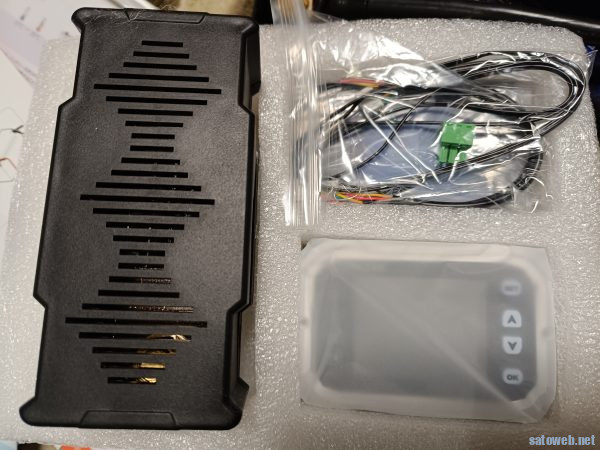

バッテリーモニター

いつもはKGシリーズですが

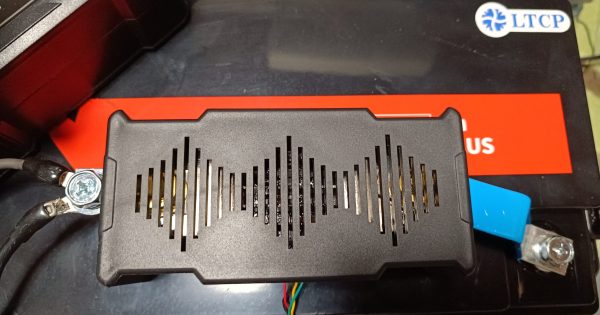

今回はシャント部がケース入りのKHシリーズ
バッテリーディスプレイ,0-2023 v,400a電圧電流計,Bluetooth,Rvバッテリー,Mobメーター,新品,120 – AliExpress

200A BMSのバッテリーなので400A対応品を入手しましたが

シャント部がとにかく巨大です。

cleqee 400A バッテリーモニター 電圧電流計 DC電圧計電量計 直流電圧・電流クーロメーター シャント付き 0-120V 容量範囲 0-99999Ah APPコントロール RV、車、ゴルフカート、ボートバッテリーメーター用

Amazonでも同じのが少し高いぐらいで出ているようです。



アプリがKG向けのやつでも確認可能なのですが

KH系用の物が出ています。

取説に書かれている直DLでなくとも

GooglePlayのバージョンも最新になっているようです。



KG

ストア

GooglePlayバージョン 1.4.3

KG – Google Play のアプリ

http://68.168.132.244/KG/KG.apk





KH-F

KH-F – Google Play のアプリ
GooglePlayバージョン 1.4.2

APKバージョン 1.4.2

http://68.168.132.244/KH/KH-F.apk





KGシリーズのデバイスは KGのアプリでしか接続できない

KHシリーズはどちらでも可能で 表示内容が異なる。





KGシリーズとKHシリーズの違いは

・日時設定が可能(電力が失われると日時は再設定必要)

・シャント部がケース入り(その分巨大に)

・KH-Fアプリで放電電力量もみれる(KGシリーズは充電量のみ)

・保護アラームの設定が可能

・Bluetooth接続にパスワード設定が可能。



充放電テスト

200A対応しようとすると60Sqとかの配線が必要になるわけですが

手元になかったのでその辺に転がっていた銅バーをよしなに加工。

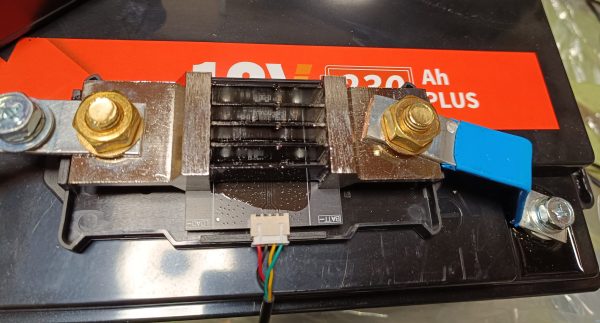

400Aシャントはボルトが8mmではなく10㎜になっていて

手持ちの端子がないので 負荷側もM8で接続できるようにシャントを延長。

こういう時ケースナシならボルト交換だけでいけるのでケースつくのがありがたいのかどうか



230AhバッテリのターミナルはM8

とりあえず放電。

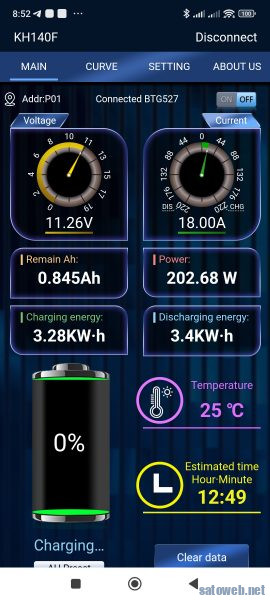

充電

放電終了させて0V充電で復活させたところから

満充電まで。



シャント上273.5Ah 3.16Kwh

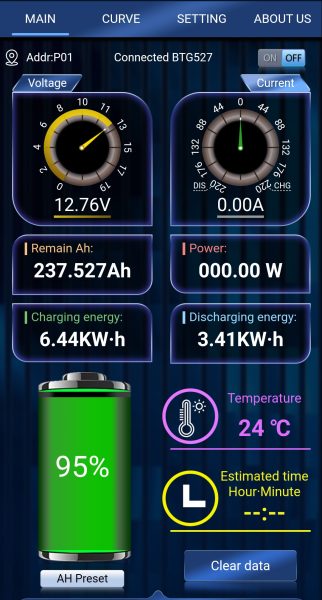

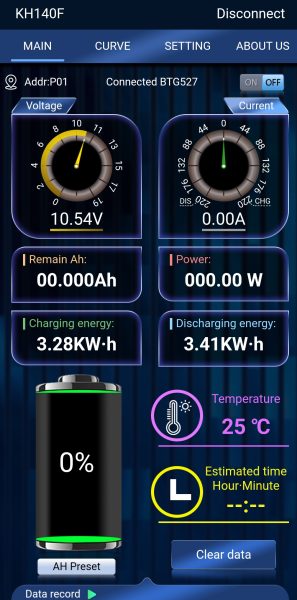

放電

出力停止で日時設定が飛んだ+

リレー出力がOFFになっていたからなのか

DischargeKwhが増えていませんが

1Ah残りまで放電。



237Ah→1Ahということで

満充電から230Ah以上使用できたようです。

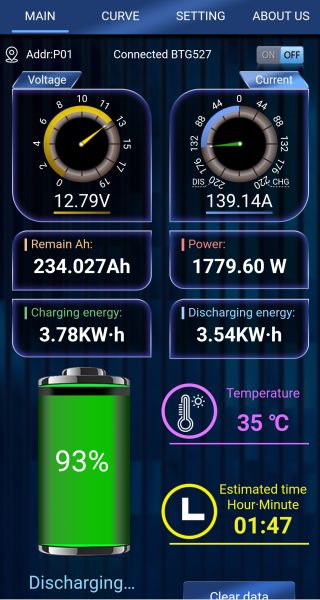

140A程度の負荷とってみても大した電圧降下もなく電源供給できています、
