JUNCTEKの電流・電圧ゲージにBT対応品が出ていたので試してみる。

本ページはアフィリエイトプログラムによる収益を得ています。


JUNCTEK

100A $47

バッテリー電圧計kg110f dc 0 120v 100a,電流計,バッテリーインジケーター12v 24v 36v 48v 60v|Battery Testers| – AliExpress

400A $56

600A $80
バッテリーディスプレイ10140fから0〜120v 100a 400a 600a,バッテリーテスター,電圧電流計,充電インジケーター|Multimeters| – AliExpress
https://ja.aliexpress.com/item/1005003257350211.html?spm=a2g0o.detail.1000023.5.61c15642KrOJI7&gatewayAdapt=glo2jpn

注文から1週間そこそこで到着。

Aliで配送になるやつにしては早かった。





600A品はAmazon出品もあるっぽい

¥9999-(2021/12/29現在)

[amazonjs asin=”B09KTVWCPT” locale=”JP” title=”cleqee 600Aバッテリーモニター 直流電圧・電流クーロメーター 電圧範囲 0-120V 容量範囲 0-99999Ah”]

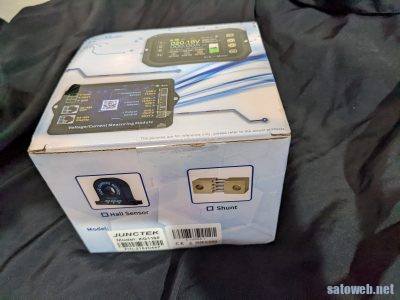

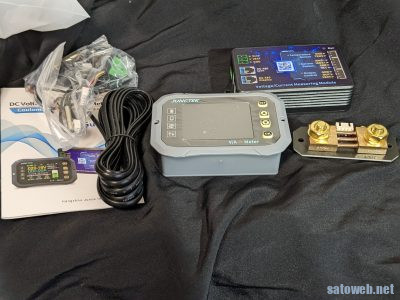

外観

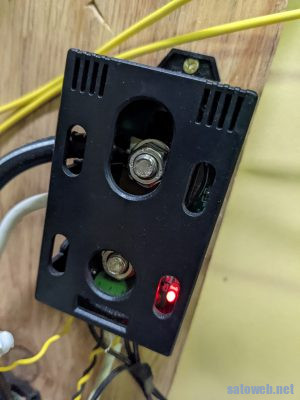

モニターユニット シャント抵抗ユニット メインユニット

温度計 接続ケーブルの構成





BTのみで使う場合 モニターユニットなしでも使える

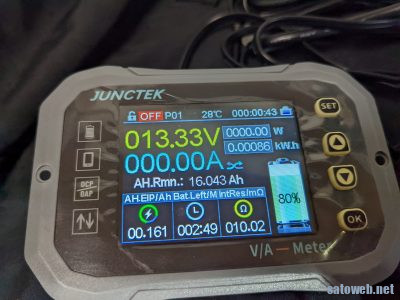

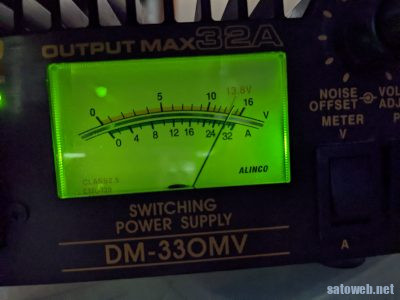

13.8Vをかけてみてテスト

13.3Vしか出てないので多少の校正が必要。

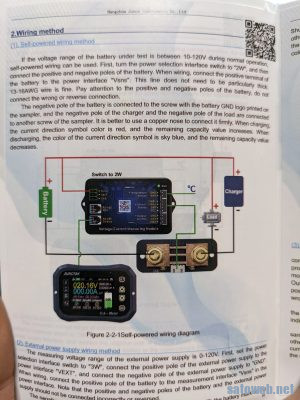

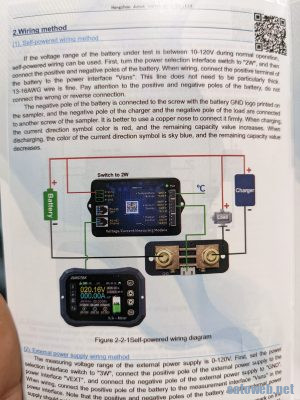

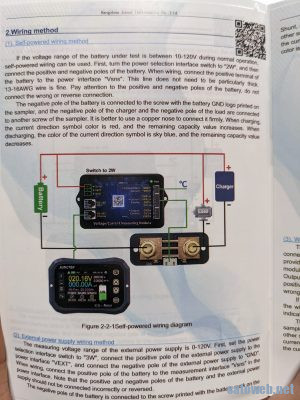

電源と計測電源を共用できるパターンとしないパターン対応で

以前のやつよりも2W時が高電圧に対応するようになっている。(10-120V)

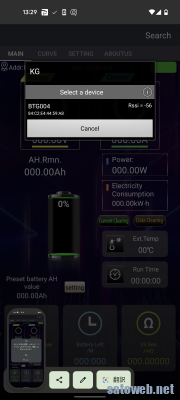

BT接続



BLE接続のため電話の権限を要求される。

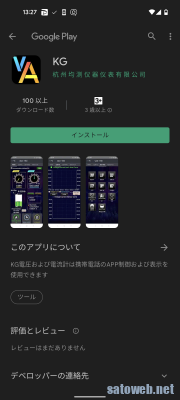

KG – Google Play のアプリ
https://play.google.com/store/apps/details?id=com.juntek.vat

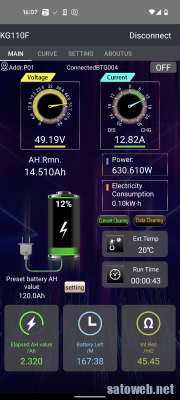

状況表示と最低限の設定が可能







従来のJUNTEKのメーターもシャント計測だったためほぼ配線を変更することなく

接続が可能

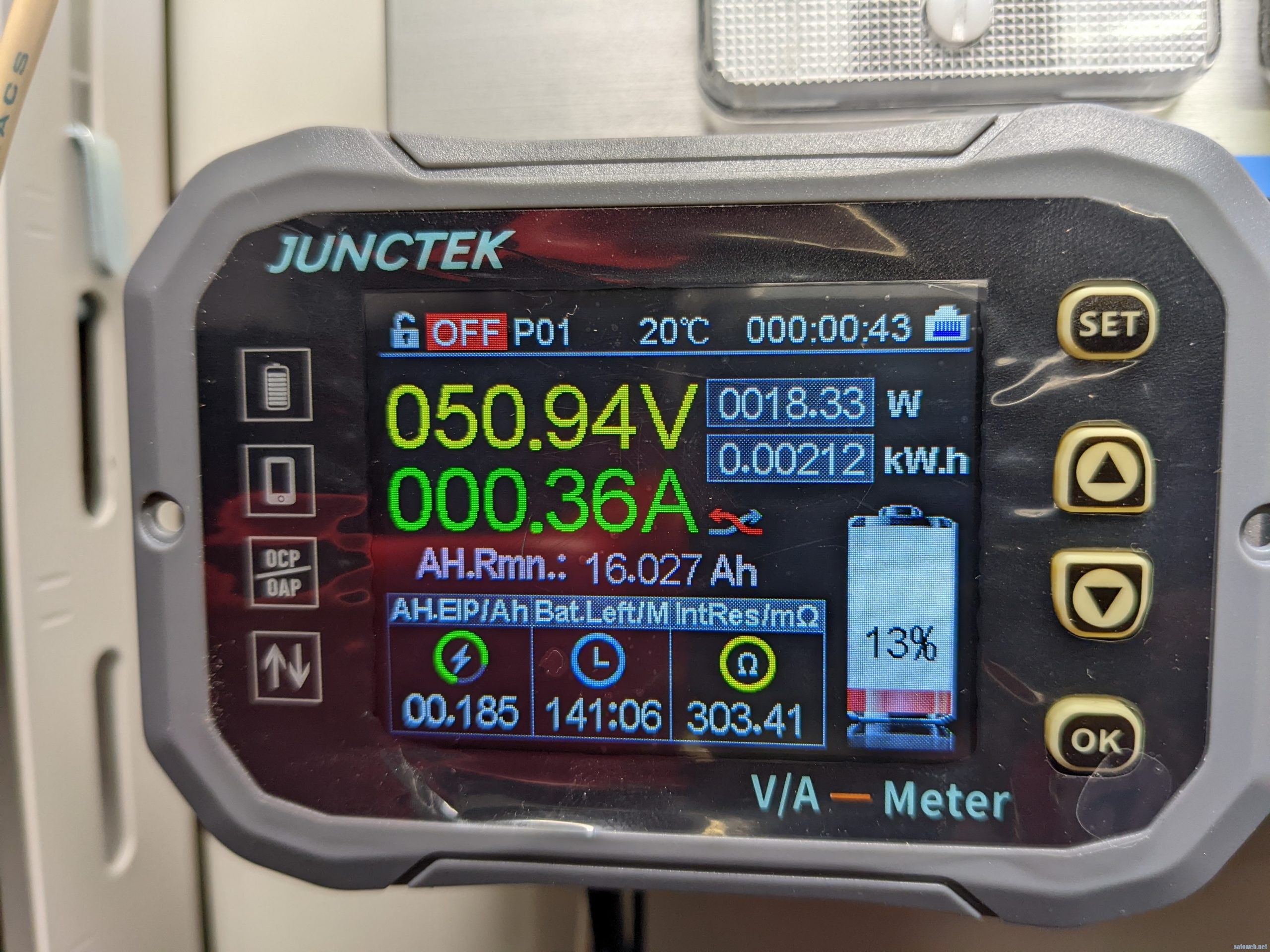

48Vでも2W対応になっているので外部リレー制御をしないのであれば

外部12V電源は不要に。

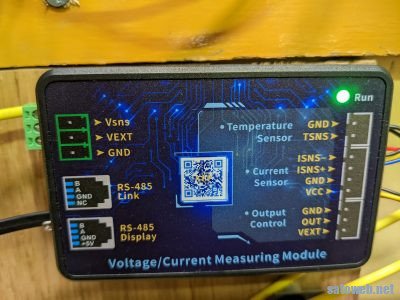

Vsnsに負荷プラス側

シャントユニットにマイナス側を接続で

Display-メインユニット間に付属のRJ-11ケーブルを使い接続すれば

移行完了。





謎の無線ではなく有線+BLEになったのでこれのほうが健全ではありそう。
