docomo home5G HR02を入手したのでPoE電源化して予備回線にする。

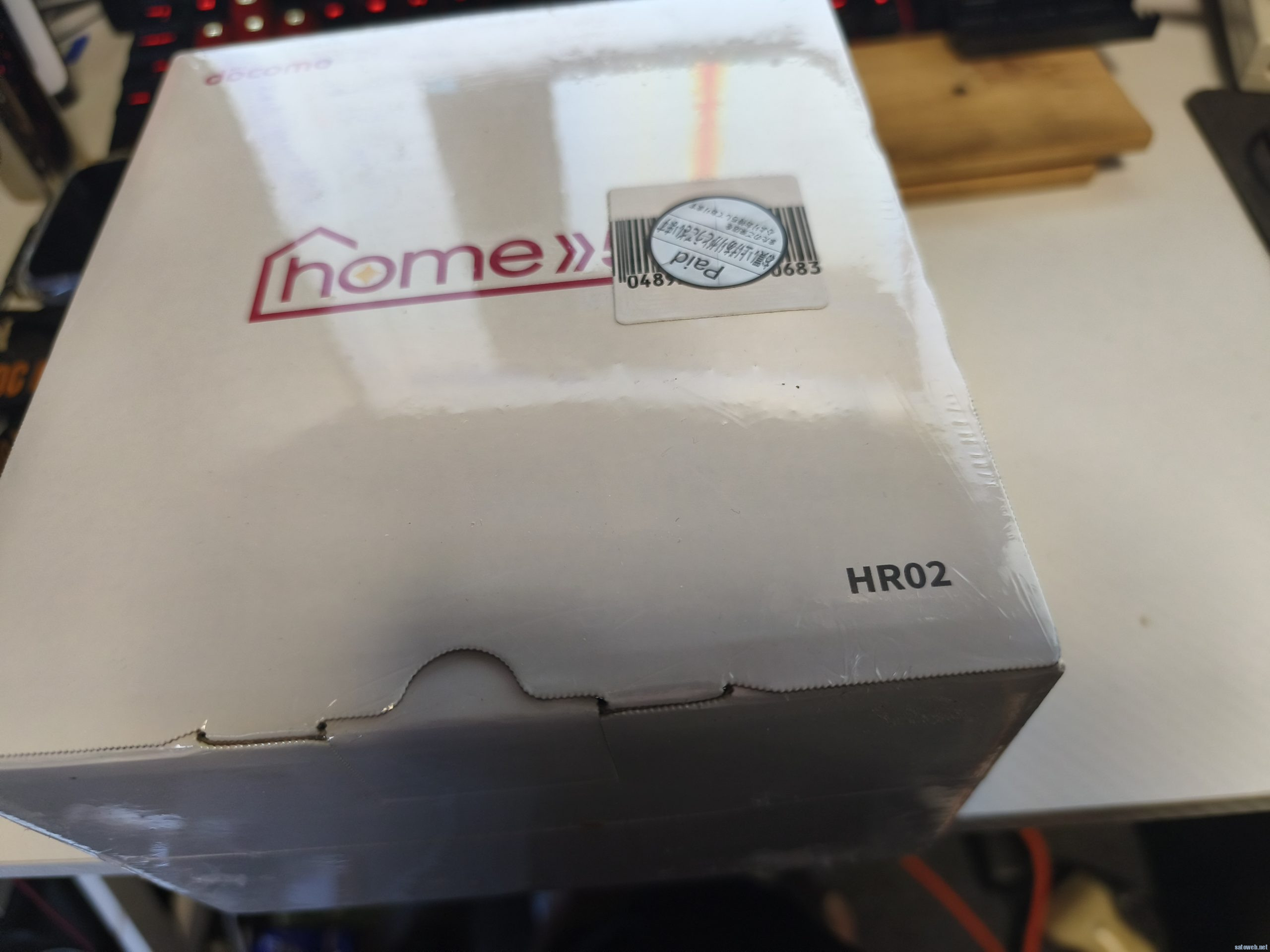

docomo home5G HR02

ハードオフで5000円そこそこで転がっていたので入手。

docomohome5Gの名称ですが

SIMフリーの5G据え置きルータなので

他キャリアでも利用可能で

楽天モバイルでの利用例が多いようです。

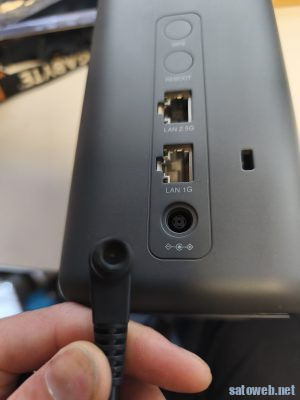

LANコネクタが2.5Gbps用意されているのも何かと強い。

home 5G HR02のスペック・性能｜AQUOS：シャープ

対応バンド^＊3

5G NR（sub6）：n28 / n78 / n79

4G LTE（FDD-LTE）：B1 / B3 / B19 / B21

4G LTE（TD-LTE）：B42



SoftbankAirをAP化してPoEで使っていた環境を転用する。

Gigabit対応のPoEスプリッタ「TL-POE10R」を試す

電源は12V2.5Aで最大25Wになっていますが

しばらく動かしていた感じでは10W超えることがないようで

12V1A出力のPoEアダプタでもなんとかなるだろうというろころ。





TP-Link ギガビット 有線LAN PoE スプリッター アダプター 3年保証 TL-PoE10R

DC5521のコネクタでは刺さらないので変換コネクタを購入。

TL-PoE10Rの付属ケーブルは　Cat5なので交換しないと100Mbpsでしかリンクしない点に注意。

uxcell DC電源アダプター メス5.5mmx2.1mm-7.4mmx5.0mmオスプラグチップ 入力DCプラグコネクタ ブラック 2個

見た目的に　7910かと思い　はじめは7910(7940)を購入しましたがあえなく刺さらず。

7450が正解だったようです。

PoEハブ(x230-10GP)のWebマネジメント上で消費電力を眺めると

11200mW(11W) となっていて

わりと802.3af規格のクラス3のギリギリを責めるレベル





SoftbankのAPN設定を入れてWifi無効化

192.168.128.1が初期設定IPアドレスで

初期ログインパスワードが底面のシールに記載あるので

初期化されていればそれでログイン可能。



ログイン後

設定→モバイルネットワーク設定→APNプロファイル設定

既存にdocomoの設定がいてるので追加で

APNを設定

	SoftBank 4G／5G、シンプルスタイル 4G
APN（アクセスポイント名）	plus.4g
ユーザー名	plus
パスワード	4g
認証タイプ	CHAP
APNタイプ	default,ia,mms,supl,hipri

追加したプロファイル側にラジオボタン選択して適用すると接続される。



無線LAN無効化

おうちのAPがあるので干渉対策+home5Gを屋外に置きたいので無効化する

設定→Wi-Fi設定→基本設定→無効

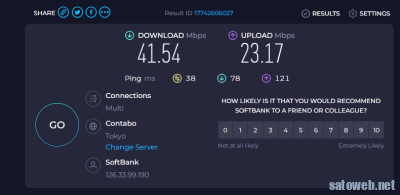

5Gでつながってくれなかった

5Gじゃなくて4G+



とりあえず接続。





IX2215の空きWANに接続しようとしているもののうまいこといかないのでそこから先はまた・・・ｄ
