シリアルコンソールサーバを入手したのでエコパワーメータのRS485をネットワーク経由で読む。

本ページはアフィリエイトプログラムによる収益を得ています。

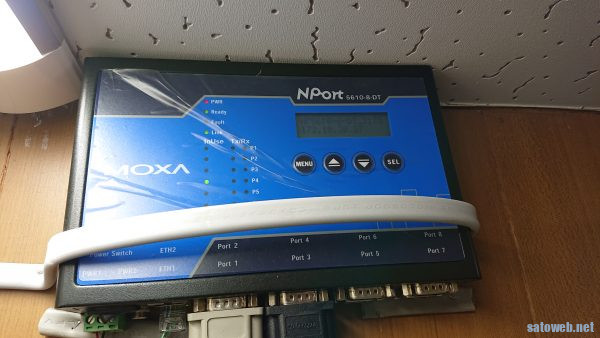

3月にハードオフで見つけて確保していた

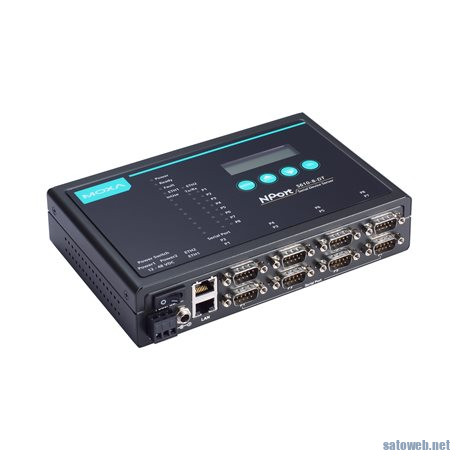

シリアルコンソールサーバ



シリアルデバイス及びネットワーク上に分散した管理ホスト両方の一元管理が可能です。カスケード配線を便利に行うための2つのイーサネットポートを備え、LCDパネルによる簡単なIPアドレス設定可能です。使いやすさと高い柔軟性を確保するために、電源ターミナルブロックと電源ジャックの両方をサポートしています。

情報源: NPort 5600-DTシリーズ – 汎用デバイスサーバー | MOXA

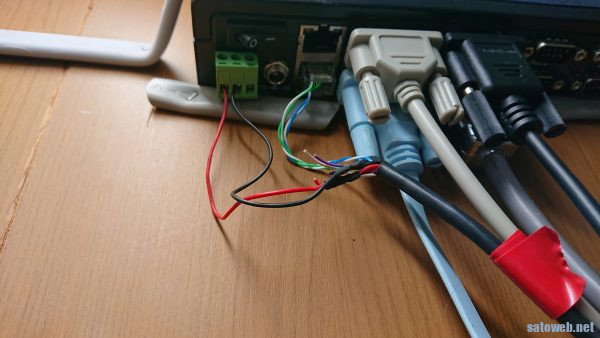

このユニット電源電圧が12~48Vとワイドレンジになっているため

PoEの電源を 防犯カメラの残骸でいい感じにして突っ込むことで動作させています。





5650シリーズであればそのままRS485を食べれれたようですが5610シリーズだったので

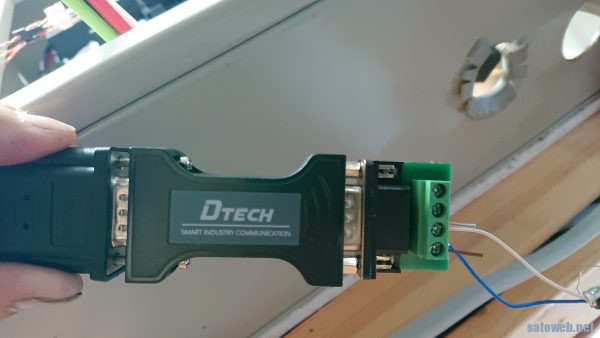

RS485をRS-232Cに変換するアダプタを使用。



[amazonjs asin=”B082X337XB” locale=”JP” title=”DTECH RS232C to RS485 変換 コンバーター アダプター Portpower シリアル ポート 給電 RS232 ⇔ RS485 変換器 データ コンバータ TVS内蔵”]





配線は複数機器をつなぐ場合 変換アダプターをスタートとする一筆書きにしないと

通信が正常に行わわれない。

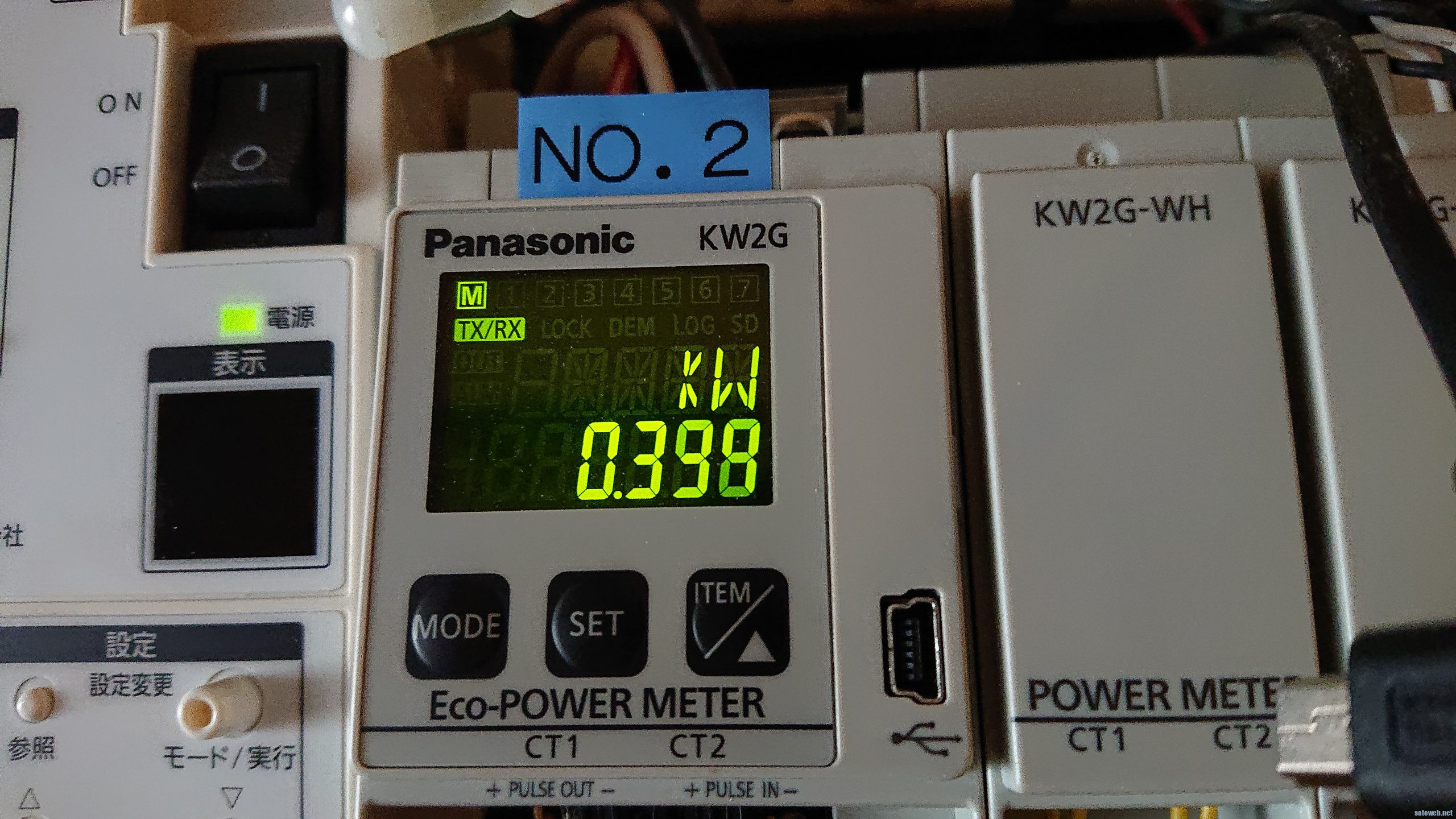

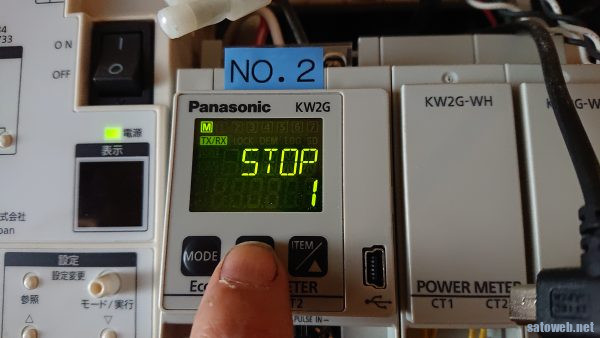

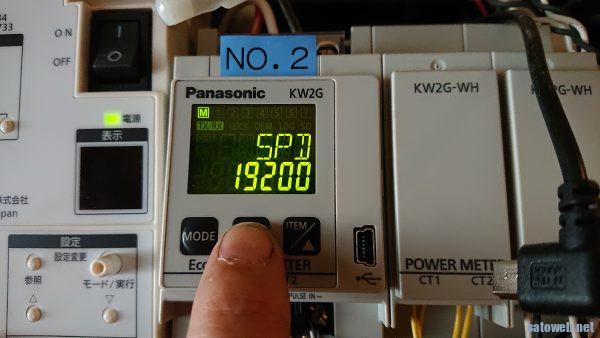

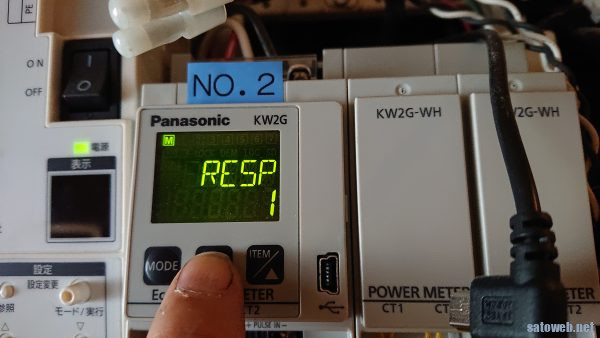

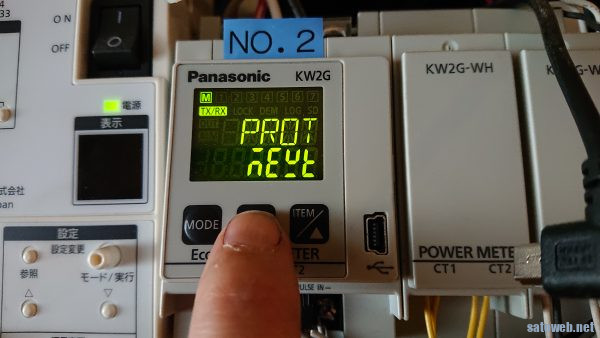

エコパワーメータの通信設定。





見せる化ソフト・見える化ソフト | 省エネ支援機器 | 制御機器 | 電子デバイス・産業用機器 | Panasonic

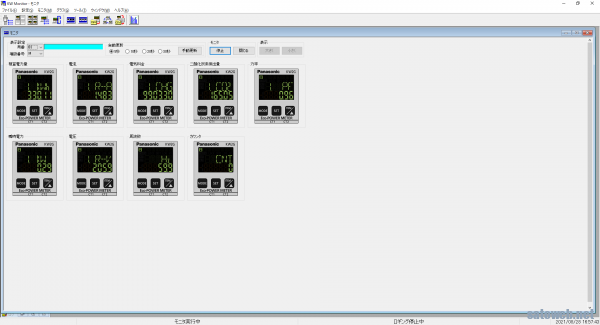

KW Monitor

KW Monitor から読む。



Zabbixから読めればいいのですが

いまいちプロトコルがわからん・・・
