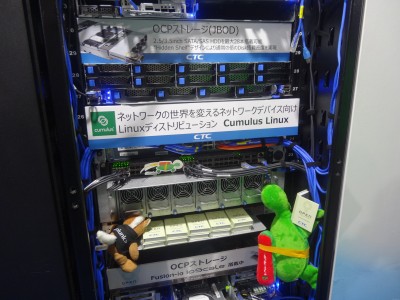

データセンタ設備のハード仕様をオープン化する「OCP(Open Compute Project)」

Facebookのサーバなどで使用されていた仕様をオープン化した とのこと



一般的な19インチラックの外幅は守りつつ
内部を21インチにすることにより
3.5インチHDDが 最大5台横に並べることができるようになっている。



ケーブリングなどはすべて前面に集約し

ラックレールを省略、代わりにガイドレールが一定幅で用意され、

従来の19インチ幅のスイッチなどをインストールする用のパーツもあるようです。





全面で14台 さらに奥に 14台装備することで 2Uの高さで 28台のHDDが装着可能

DSC07806

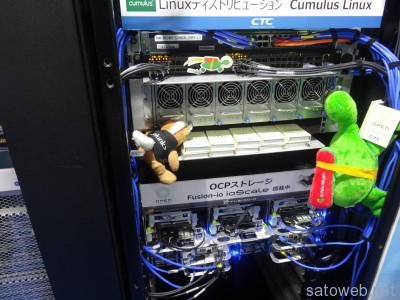

電源は 3相3線200Vをそのまま中央の電源装置に

2系統挿入し6機の電源装置において一括して

12Vに変換され 後部のブスバーに3系統送電されていました。



サーバー側には電源装置はなく 12Vがそのままりようされているようです

DSC07804







DSC07803

DSC07805
