zenbook UX31Aで 19V出力の外部バッテリーで充電可能な方法を発見。

NO IMAGE

前回 DC-DCコンバータを使用して 謎ながらどうにか充電ができた
という記事を書いたわけですが(Zenbook UX31Aで 外部バッテリーからの充電ができた。

この構成だと19Vではなく24Vが必要になり
外部バッテリー自体を充電しているときには 同じ構成では使用できませんでした

それを回避しようと DC-DCコンバータの入力側とPCへの接続側をブリッジできるように
2極2接点のスイッチを組み込んだ箱をつくり 検証していたところ

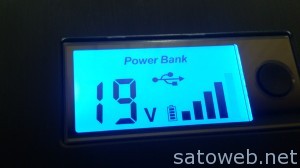

ACアダプタの19V ではなく 外部バッテリーの19Vでも 制作したユニットを使用した場合
充電できることがわかりました。

DSC_0222
ユニットから 入力をブリッジした場合 直接接続した場合との違いは
DC-DCコンバータに接続されている コンデンサが 作用する程度・・・
それだけで 充電できるならばと

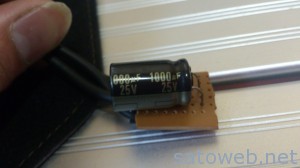

コンデンサだけ 接続した機構に変更してみたところ(25V 1000μf)
DSC_0221

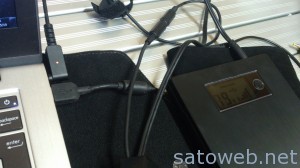

充電されました。
DSC_0223


また充電のコネクタも 純正のコネクタは3極となっていますが
PSPのコネクタを使用しても 充電できる場合が多く 検証をしています。

汎用プラグがつかえると ありがたいんですが
充電状況がわかりにくいのでさてはて
