DELLのサーバ用電源を12V電源として使用する。
本ページはアフィリエイトプログラムによる収益を得ています。
部品取りで2U鯖を適当に買っていると
余ってくるPSU、

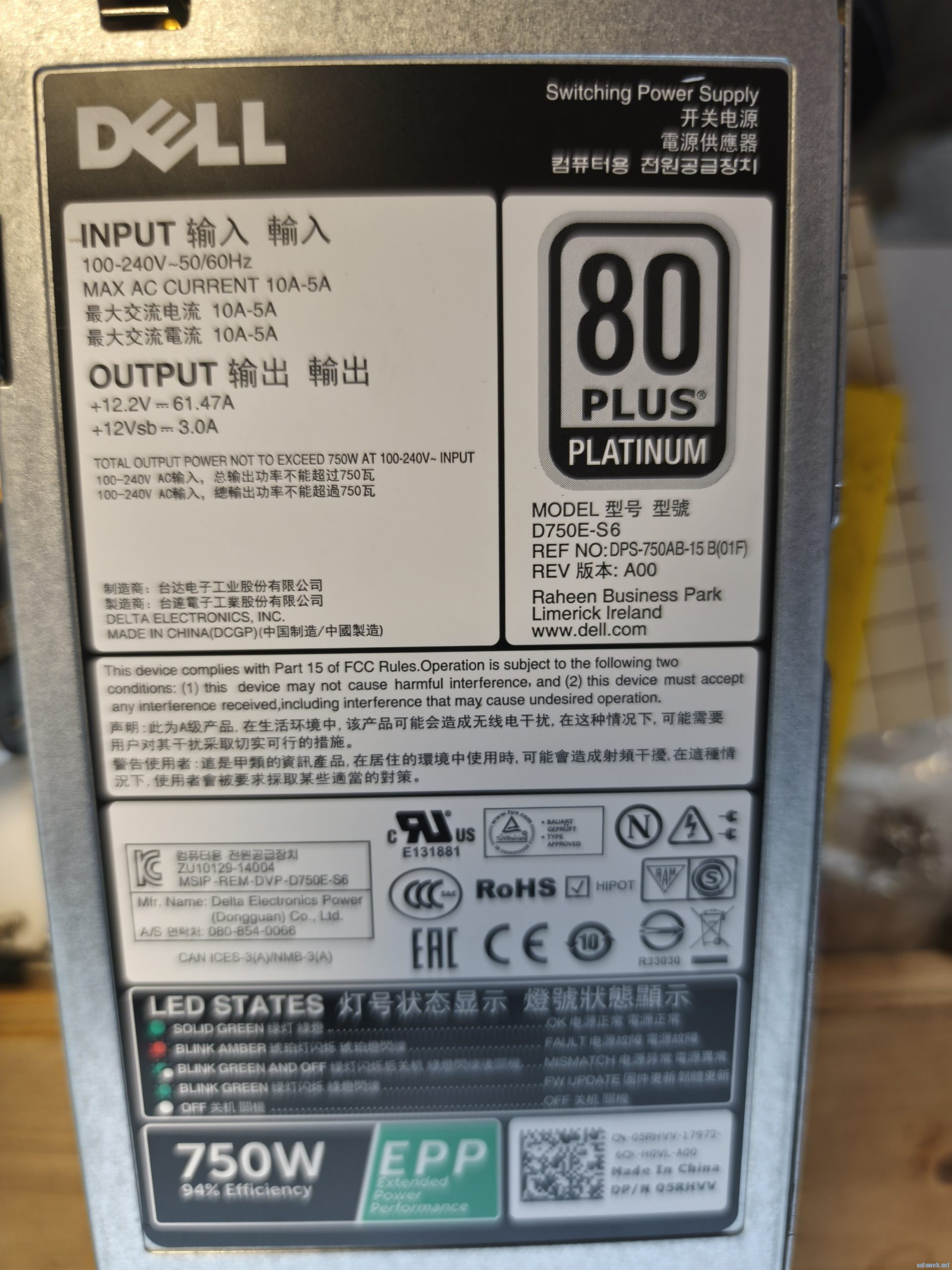

1U高さなのに750Wとか出せる上に
80PLUS PLATINUM認証
D750E-6
これをうまく使えないかなぁっとごそごそする。
ググると

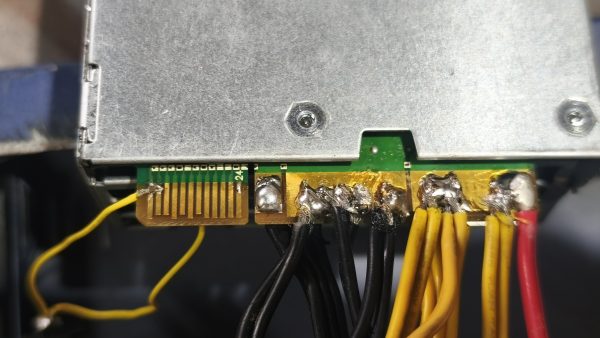

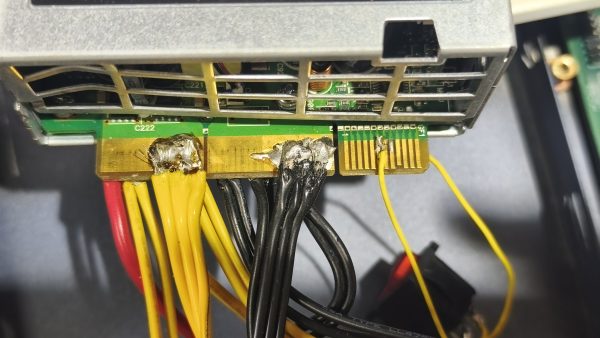

とりあえずS13-14PinをGNDに落とせば12Vが出るらしい。
Pinout of a Dell D750E-S6 server psu – Page 1
For the lazy people:
S13 – PS_ON_L
S14 – PS_KILL_L
should both be connected to GND (S6, S10, S16, S18, S20, S22 or S24) for the PSU to turn on.
PMbus is available on S17 & S19 (SDA, SCL respectively).
S24はRESARVEでRETURN(GND)ではないので起動せず。
Output Connector Pin Configuration
S1 PS PRESENT S13 PS_ON_L
S2 Reserved S14 PS_KILL_L
S3 Reserved S15 Reserved
S4 Pwr_Good (PWOK) S16 RETURN
S5 ACOK (AC Input Present) S17 SDA
S6 RETURN S18 RETURN
S7 ISHARE S19 SCL
S8 RESERVE S20 RETURN
S9 PS INTERRUPT_L S21 REMOTE SENSES10 RETURN S22 RETURN
S11 Reserved S23 REMOTE SENSE+
S12 Reserved S24 RESERVE
P1-P8 Vo P19-P20 VSB
P9-P18 RTN P21-P28 RTN
P29-P36 Vo
そのへんに転がっていたPicoPSUにこまごました電源作成を丸投げする。
PicoPSUの12Vは入力パススルーのはずなので
CPU電源は12Vを直接つないでみる。
PSUのON/OFFをATX電源に連動させれないので常時ONが前提になる使用方法ではありますが
サーバとして使う予定なので問題はないはず。

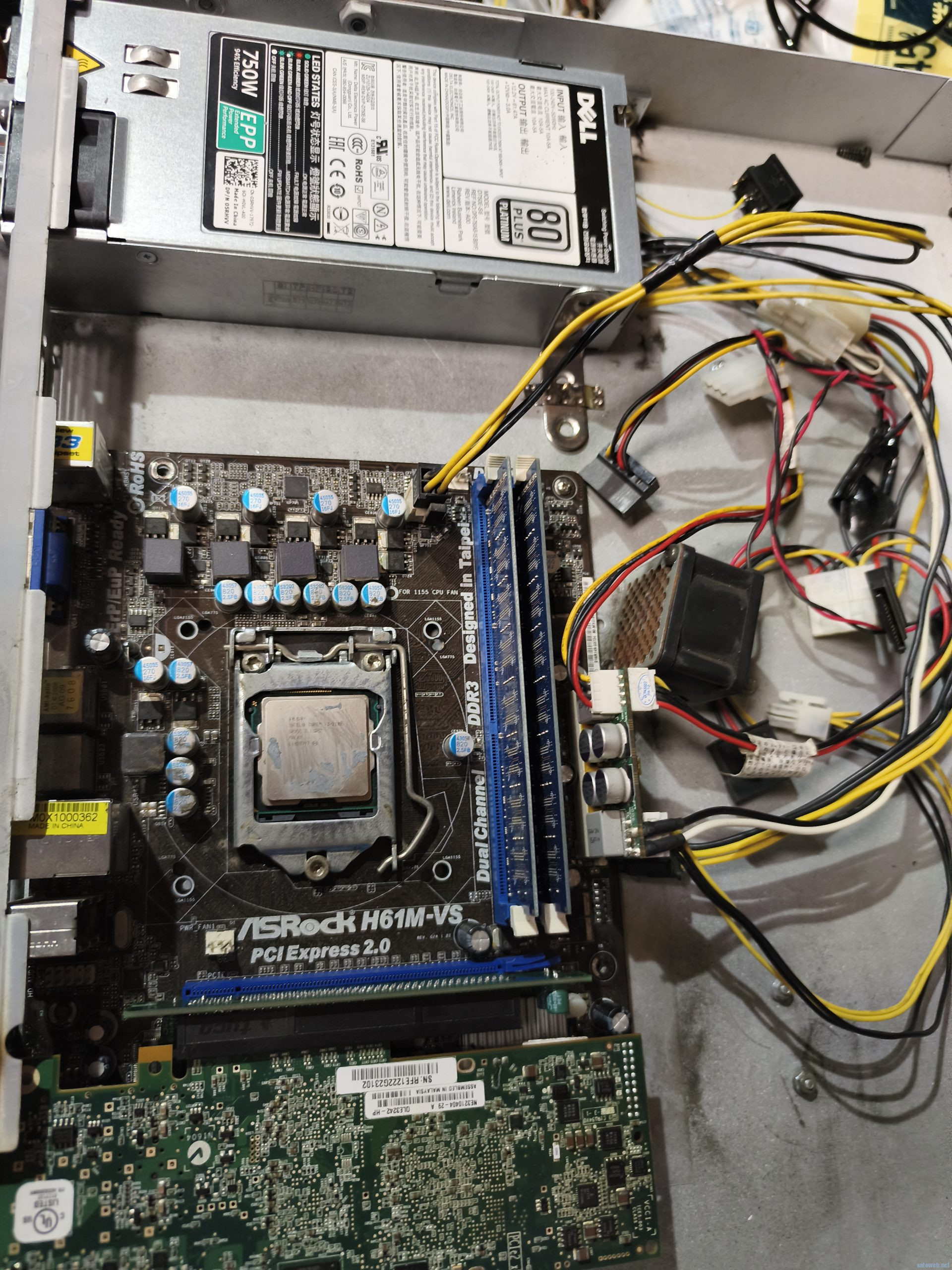

余っていた1Uケースの電源部(SFX)によしなに開口を広げて
Lアングルで受けを追加して
仮に転がっていたマザーで接続テスト。
PicoPSU160だとATXに縦差し込みすると高さがかなりパツパツなので
L型で曲げるかなにかしら延長したほうがよさそう。
とここまでやって初めからブレイクアウト基板買うほうが健全+交換が楽なのではと気づく。
電源カード,12V,18 12ピンから12×6ピン,アップグレード,ブレークボード,アダプター,dellブランド,psu,マイニング用 – AliExpress 70
このボードだと複数枚PSU連動機能があるようなので 複数枚のGPU鯖を作るときにも便利なのでは感が。
