200Vエアコンの消費電力を手っ取り早く把握する。

本ページはアフィリエイトプログラムによる収益を得ています。


軽微な作業だけでどうにかしたいとしたら。

電気工事士等資格が不要な「軽微な工事」とは

① 差込み接続器、ねじ込み接続器、ソケット、ローゼット、その他の接続器又はナイフスイッチ、
カットアウトスイッチ、スナップスイッチその他の開閉器にコード又はキャブタイヤケーブル
を接続する工事
② 電気機器(配線器具を除く。以下同じ)の端子に電線(コード、キャブタイヤケーブル及び
ケーブルを含む。以下同じ)をネジ止めする工事 等



○「電気機器」とは、電気用品安全法施行令別表第1第6号から第9号まで及び別表第2第6号から第11号までに
掲げる交流用電気機械器具をいい、それら機器の端子に電線( コード、キャブタイヤケーブル及びケーブルを含
む。 )をねじ止めする工事を言います。
電気用品安全法施行令 | e-Gov法令検索



別表を読んでもいまいちわかりにくい。





電線相互を接続せず

電線を直接造営材に固定せず

電気機器の端子にねじ止めすることはゆるされるらしい?

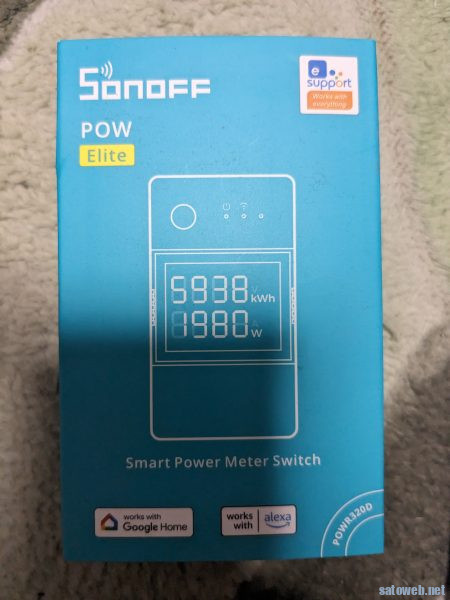

いつものSONOFFデバイスで

Sonoff捕虜R3 20A無線lanスイッチと消費電力測定wifi電源スイッチスマート無線lanスイッチコントローラとalexa – AliExpress

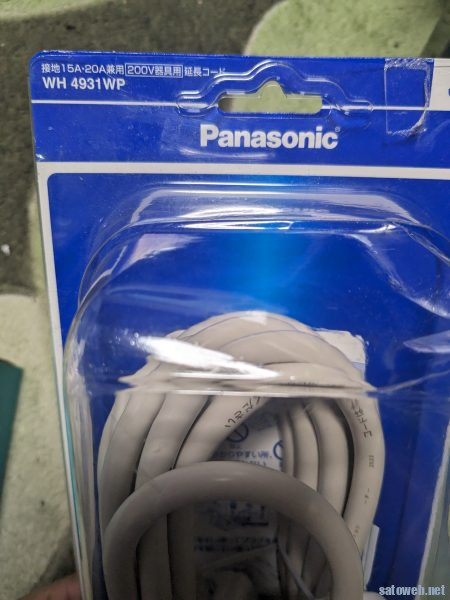

配線はパナソニックの延長ケーブルを使用。

[amazonjs asin=”B003XHR85M” locale=”JP” title=”パナソニック(Panasonic) 接地15A·20A兼用200V器具用延長コード 1個口 3m WH4931WP”]

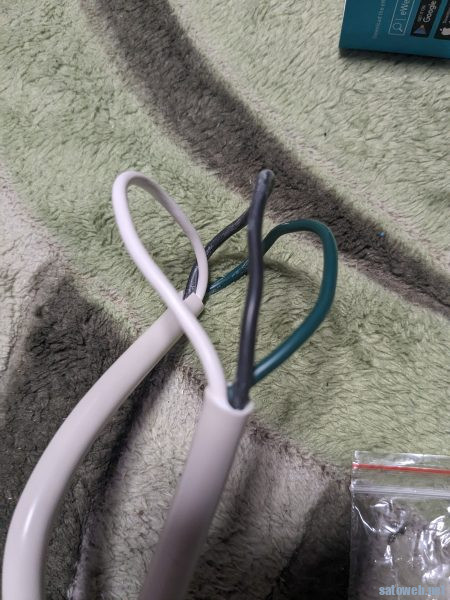

中間部をカッターで剥いて

アースを切断することなく

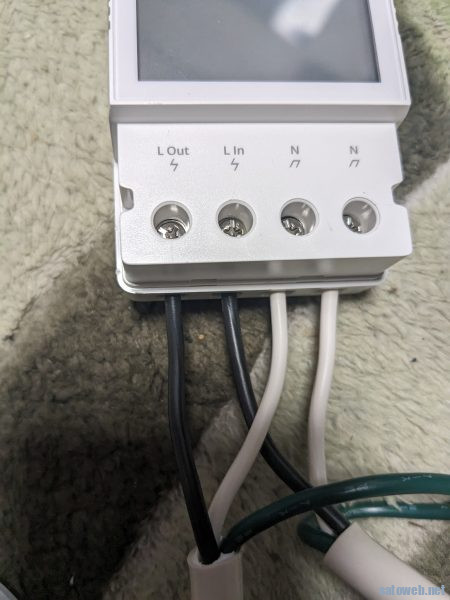

LNのみを接続。



うひいいいい

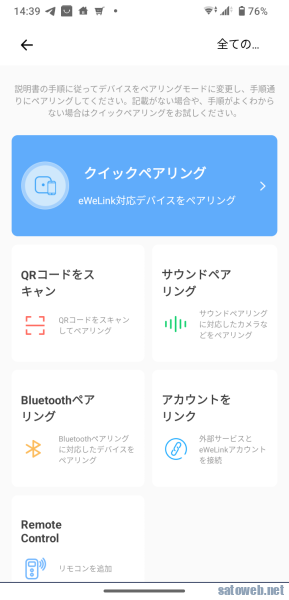

あとはSONOFFのアプリからセットアップ。

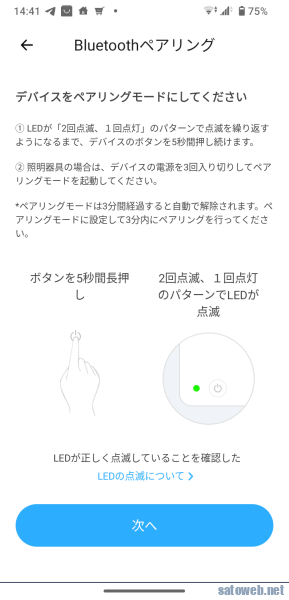

このデバイスはBTペアリングが使用可能。

本体電源入れたタイミングか

スイッチを5秒以上長押しでペアリングモード

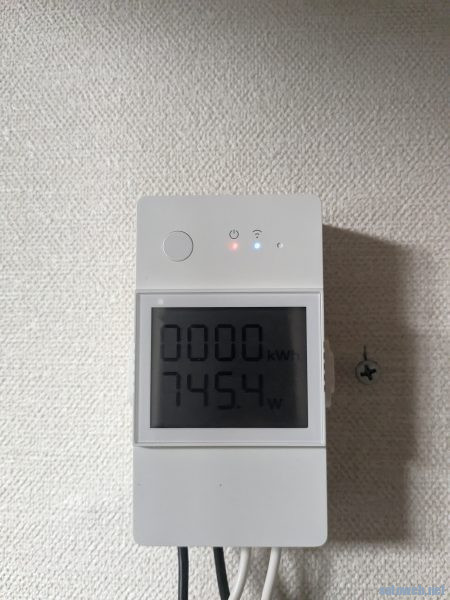

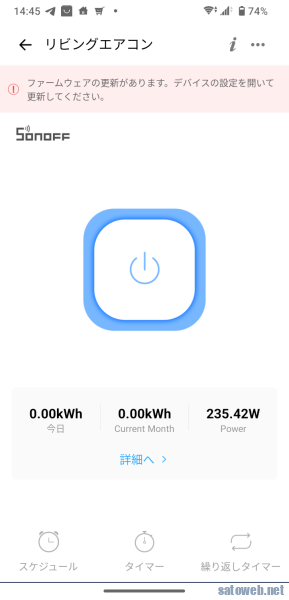

設定完了。

























まぁそもそも当方環境だとHEMS(AiSEG2)で値とれているのでいらないわけですが

HEMSいれるまでではないけど消費電力をみたいときにはお手軽にできる方法の紹介でした。
