掃除機の掃除がめんどくさいのでサイクロンユニットに手を出してみる。

本ページはアフィリエイトプログラムによる収益を得ています。


勝手に土嚢袋にごみ入ってるとありがたい



DIY用に使っている掃除機はバキューム/ブロア併用の作業用なのですが

丸のこを使った後の木くずを

缶側のごみを捨て中のフィルターをそうじして~ を簡単にしたかった。





前提

掃除機

コーナン ProAct

【仕様】
●消費電力:1100W
●吸込仕事率:160W
●重量:約6.8kg
●コード長:約4.0m(巻取コードリール式



【 めちゃ早便 】コーナン オリジナル 乾湿両用バキュームクリーナー&ブロア 14L: 工具 | ホームセンターコーナンの通販サイト



丸のこ

HiKOKI 165mm DIY用 に集塵アダプタを取り付け。
HiKOKI 丸鋸FC6MA3 コメリドットコム – 通販 – PayPayモール
PayPayモールで丸鋸を買い換え。HiKOKIの165mmをチョイス。

せっかく集塵対応なのにアダプタが大体在庫切れだった丸鋸のアダプタを入手。

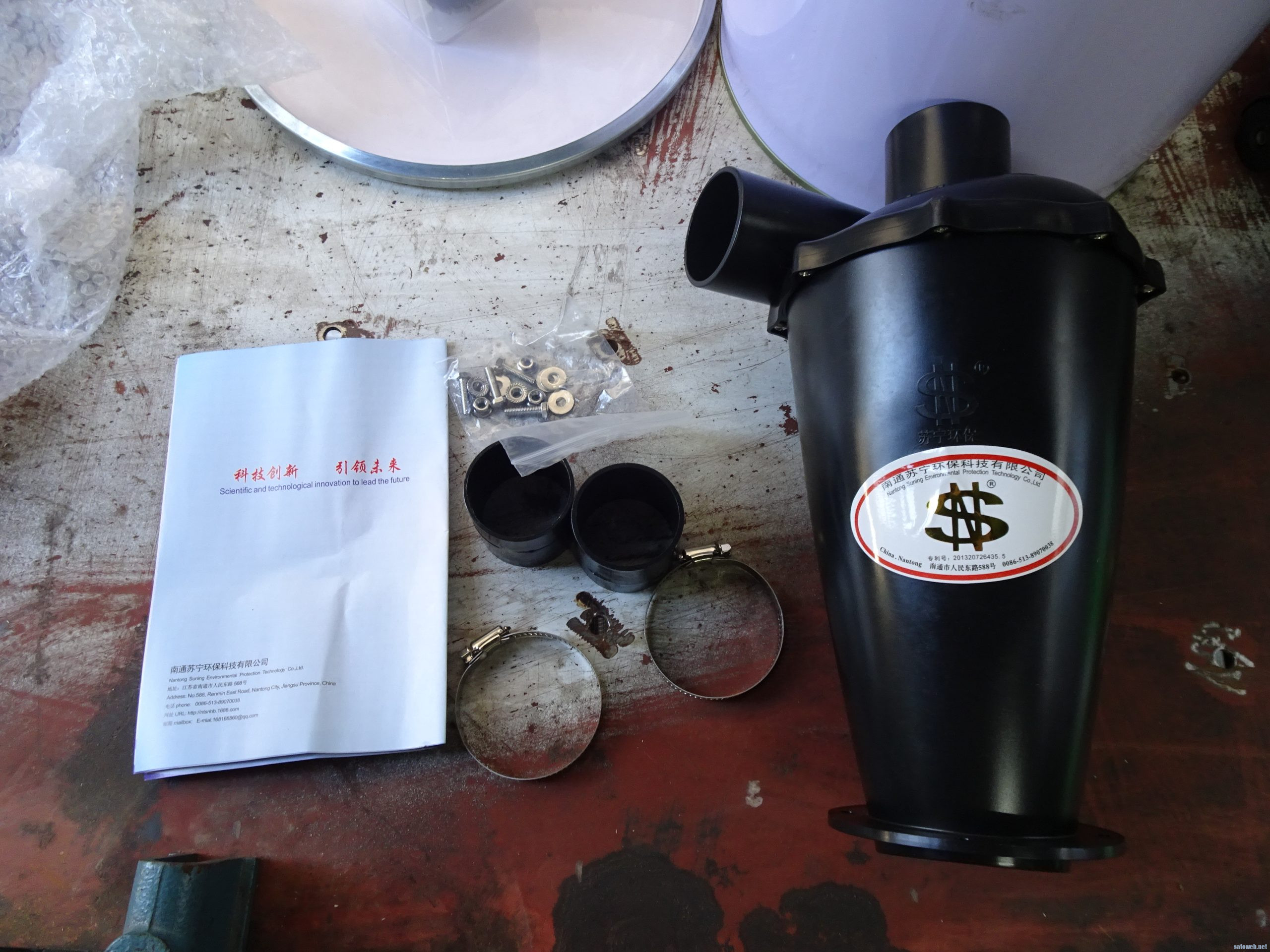

サイクロンユニット

Amazonでもサイクロンユニット売っているものの

Aliで調達。



[amazonjs asin=”B08H16WKQY” locale=”JP” title=”サイクロン 集塵機 SkyLife 集じん機 DIY 木工作業道具 自作 塵セパレーターコマンダー 【ブラック】”]

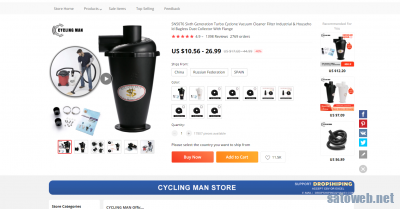

SN50T6 Sixth Generation Turbo Cyclone Vacuum Cleaner Filter Industrial & Household Bagless Dust Collector With Flange|Vacuum Cleaner Parts| – AliExpress



その他用意したもの

ペール缶

20Lのオイルが入っていたもの

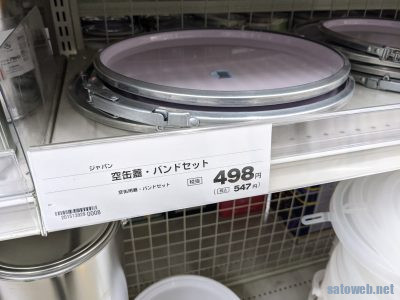

ペール缶用の蓋

ホームセンターで500円ぐらい

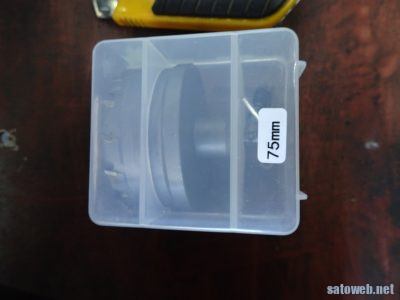

ホルソー(φ75)

[amazonjs asin=”B07VJNHZLH” locale=”JP” title=”Utoolmart 超硬 ステンレ ホールソー ホルソー ドリル  ドリルビット ホールソー セット ハード合金 スパイラルドリル 製サイズ 鉄板 保管用ケース付き 穴あけ 電動ドリル ホルソー ホールカッター 全長108mm 75mm”]



プラズマカッターで切ろうかと思っていたものの意外と安かったのでホルソ。









適当な電動工具(変速可能なもの)

ステップドリル

8mmのボックス



配管つなぐのに使ったもの。

エルボ VU40

異形チーズ VU40-30

異形ソケット 40-30

パイプ適量







作成

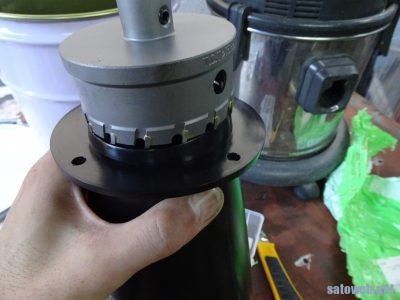

サイズがだいたい同じ事を確認して



ペール缶に蓋をつけて固定しつつ

なるべく低速で開口。





超硬系のホルソは一気に引っかかって対象物とともに大回転

など危険があるのでほんとに低速で。

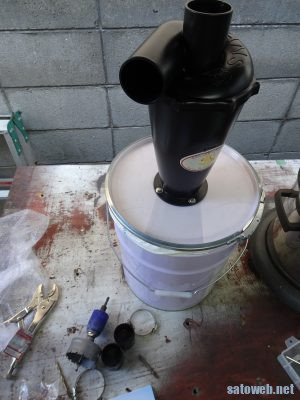

穴に合わせて固定用の穴をあけて固定、

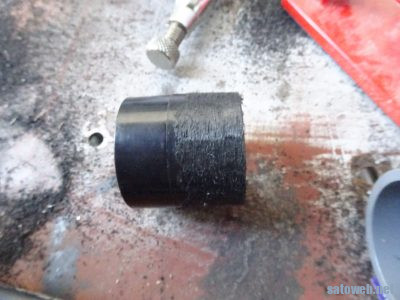

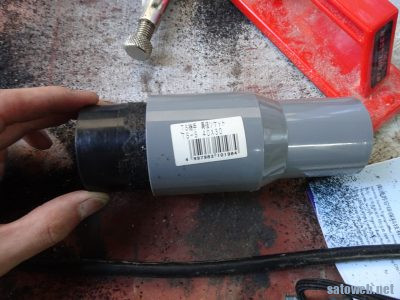

付属しているソケット?がVU40のエルボには若干太いので

やすりでゴシゴシ





異径ソケットにズコ!

これが丸のこから集塵する側に

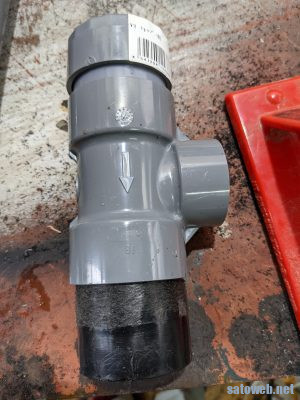

同じようにもう一個の付属ソケットも削り

チーズにずこっつ!

30側にパイプつけておくと洗濯機用延長ホースの34mmがちょうど合います。





異径エルボ VU40-30があればチーズである必要はなかったのですが

コーナンPROでは発見できず。

こちらもVU30側に数センチのパイプをつけておくと

コーナンの集塵機の先端がちょうど刺さります。

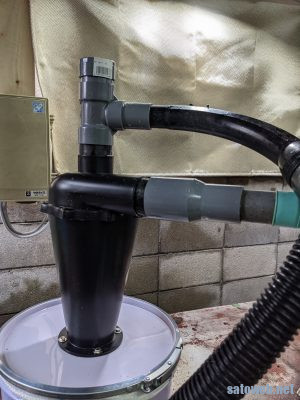

完成。

負圧になるのでまぁどうにかなるだろうと接着はしていません。



使ってみる

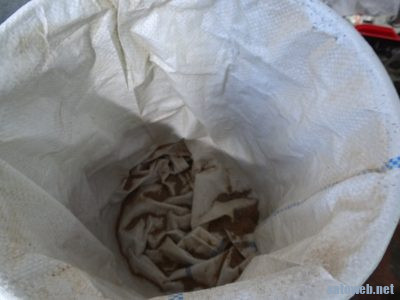

土嚢袋は裏返した後

ひもが出ているあたりをちょこっと割いておくと

ペール缶にかぶせることができます。

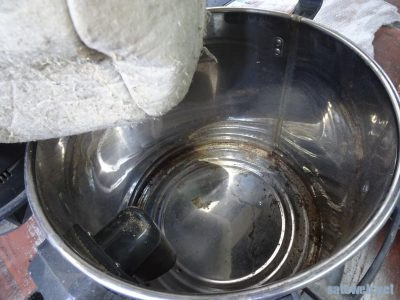

適当に木材を切ってみましたが

ほぼサイクロン側に落ちていて掃除機側には来ていない感じ。



かさばる以外はよさげ!



集塵機+丸のこを使うと

集塵機1100W+丸のこ1050W

と2200Wほどになるため

延長コードに両方をつなぐと1500Wの上限をこえてしまうため注意が必要。



20Aのブレーカは1.1倍では遮断しないので突入電流のタイミングが被らない限りは遮断されない。
