100/200Vが同時に使えるコンセントを増設してみた。

本ページはアフィリエイトプログラムによる収益を得ています。


前々から、部品の確保はしていたものの

特に用途がなかったので放置していたものをようやくつけてみました。



分電盤

分電盤はコンパクト21で

単相三線分岐用が必要。

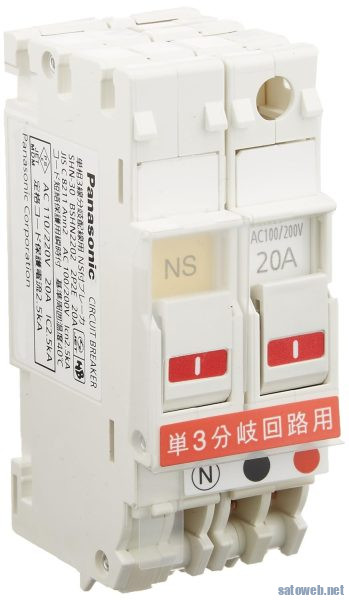

BSHN2202



[amazonjs asin=”B00KNR01B8″ locale=”JP” title=”パナソニック(Panasonic) 単3分岐配線用2P2E+NS付20A BSHN2202″]

コンパクト21は停電しなくても

ササっと空きと取り換えるだけで行けるのが便利。

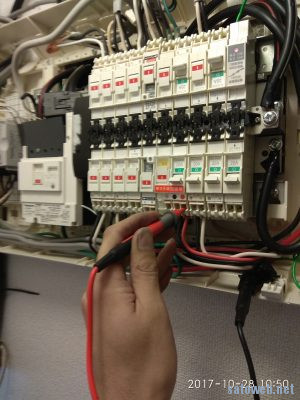

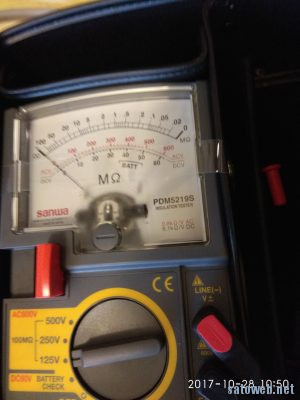

施工後絶縁抵抗測定。



プラグ側



パナソニック ワイド併用接地コンセント

WTN1923WK

[amazonjs asin=”B00KCEP284″ locale=”JP” title=

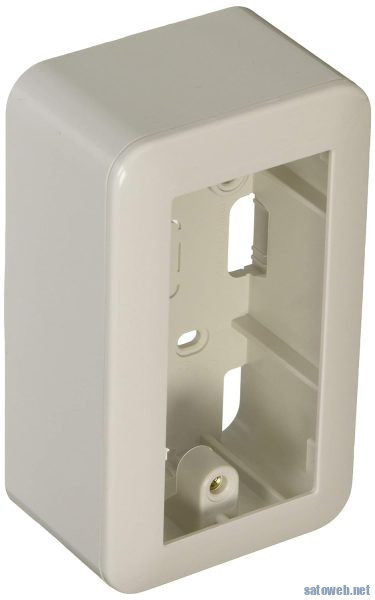

パナソニック 露出増設ボックス WV7003W





VVF2mm3芯+アースなど

R/N/T/Eの4極必要となるため既存のコンセントから変更するには難易度が高い

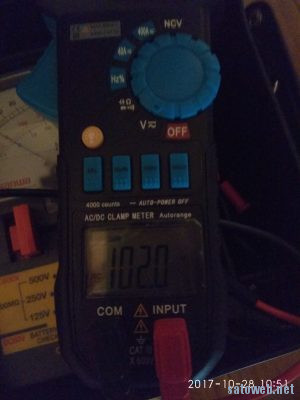

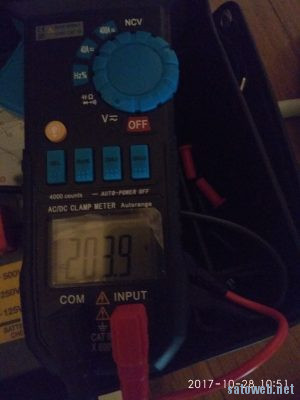

通電後電圧確認





同時使用は推奨されていませんが

できないことはないようです。
