100円ショップ(セリア)で買えるUSBケーブルの電圧降下を検証してみた。

100円ショップ(セリア)で買えるUSBケーブルの電圧降下を検証してみた。

電圧降下が少ないほど高速充電が可能なため

2A程度でどれぐらい電圧降下するのか調べてみた。

2016-05-21 17.22.12





測定環境

2016-05-21 17.25.21







2.4A 充電専用赤ケーブル

言わずと知れた 2.4A対応を謳うケーブル。

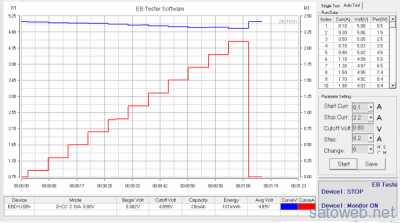

red2.4_74be1d47c46d404bfd98592eec857dbf



TEST1 TEST2
Curr(A) Volt(V) Volt(V)
0.1 5.08 5.03
0.3 5.06 4.96
0.5 5.05 4.95
0.7 5.03 4.95
0.9 5.02 4.94
1.1 4.99 4.92
1.3 4.97 4.9
1.5 4.95 4.89
1.7 4.92 4.87
1.9 4.93 4.89
2.1 4.9 4.86

スマートフォン用 USB充電ケーブル 1A

20cm

2016-05-21 17.22.56 2016-05-21 17.23.01

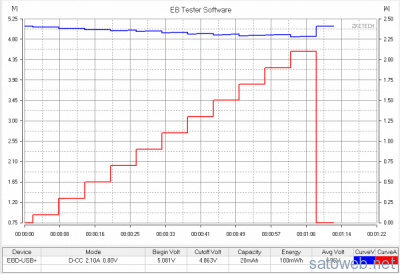

seria1A

TEST1 TEST2
Curr(A) Volt(V) Volt(V)
0.1 5.07 5.07
0.3 5.03 5.05
0.5 5.01 5.04
0.7 4.99 5.02
0.9 4.98 5
1.1 4.95 4.98
1.3 4.92 4.96
1.5 4.91 4.95
1.7 4.88 4.93
1.9 4.9 4.9
2.1 4.86 4.87



充電専用アルミコネクターケーブル

50㎝

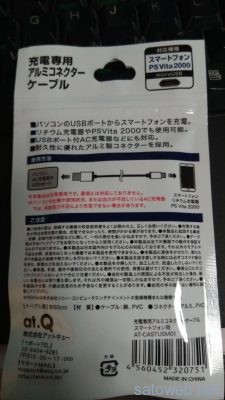

2016-05-21 17.22.33 2016-05-21 17.22.46

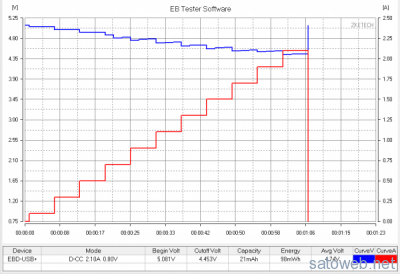

almi

TEST1 TEST2
Curr(A) Volt(V) Volt(V)
0.1 5.05 5.05
0.3 5 4.99
0.5 4.94 4.92
0.7 4.89 4.82
0.9 4.83 4.78
1.1 4.76 4.71
1.3 4.71 4.65
1.5 4.66 4.59
1.7 4.6 4.54
1.9 4.55 4.52
2.1 4.47 4.45



USBCharge&Transfer

長さ:約30㎝

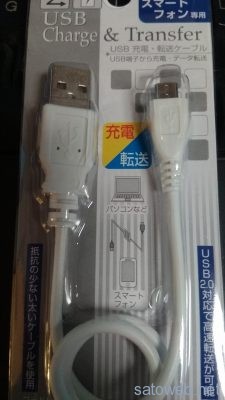

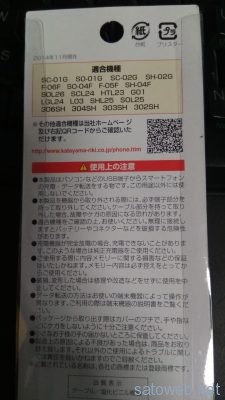

2016-05-21 17.23.09 2016-05-21 17.23.17

0399b99c4b710e421a5420662a694487

TEST1 TEST2
Curr(A) Volt(V) Volt(V)
0.1 5.02 5.05
0.3 4.92 4.92
0.5 4.86 4.86
0.7 4.81 4.82
0.9 4.76 4.78
1.1 4.72 4.72
1.3 4.69 4.69
1.5 4.66 4.66
1.7 4.63 4.63
1.9 4.62 4.63
2.1 4.58 4.59



電源の加減で2.1Aでのテストが上限となってしまいましたが

この条件でも差が出ているようです。



100均で販売されているケーブルであれ

20㎝であれば 2.4A充電専用とうたわれているものに近い値となるようです。
