2U、2ソケットサーバを入手してみた。「Lenovo万全(WQ)R520 G7」

2U、2ソケットサーバを入手してみた。「Lenovo万全(WQ)R520 G7」

ヤフオクを眺めていると3.5HDDがいっぱい入れれて

面白そうなサーバーを安価で見つけたので落札してみました。

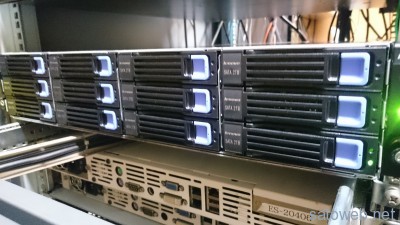

2015-12-19 19.15.40



レールは付属しなかったため

余っていたガイドレールで代用。



スペック

CPU:QuadCore Xeon E5606(2.13G,8M,4.8GT/s)
Memory:4G(PC3-10600R)
HDD:無し(マウンタ12個・ネジ無し)
ドライブ:無し
VGA:On Board
Raid:SAS1068E
他:電源2個搭載
M/B:S7002WG2NR(TYAN製)

联想中国(Lenovo China)_产品_万全R520 G7 S5606 4G/1TSN软导(12盘)



ソケット的にはDualCPUにできるため

一番安価にDual化できる同じCPUを入手(XeonE5606)

ヒートシンクもついていないため 適当に余っていたやつを付けてみる

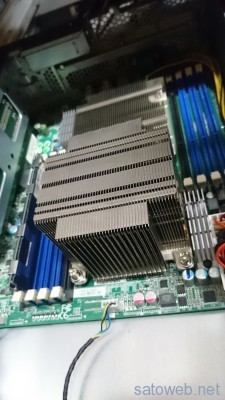

2015-12-19 19.16.47
1U用のヒートシンクのため高さが足りない

今のところ冷えてはいるようなので様子見。



55xx・56xx系のXeonが使えるようなので将来的に
Xeon X5690に入れ替えてみたいところ。



メモリは ECC付registered

最大8枚64GBとなっていたため

8GBモジュールをかき集めろということのよう。





SAS/SATAのコネクタには余裕がある。

2015-12-19 19.17.10

5Vの電源はあるので(要 コネクタ変換)

2.5SSDをどこかに入れ込めないかと試行中。

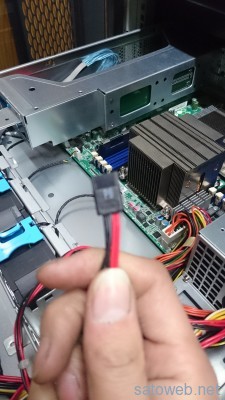

2015-12-19 19.18.55



拡張

PCIExpress*8 1本

PCIExpress*4(8*長さ) 2本

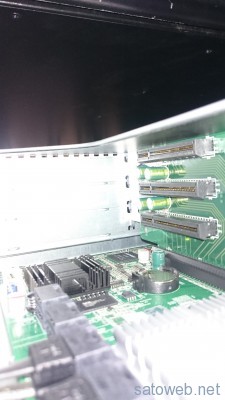

2015-12-19 19.17.34



リダンタント対応750W電源。

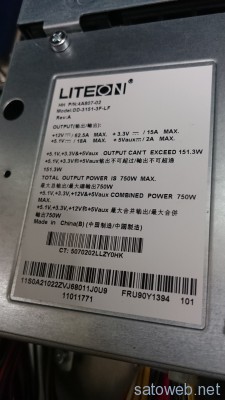

2015-12-19 19.18.12



12Vを一個目ので生産しているので 鉛バッテリーからの電源を直接入れ込めないかと思ってみたり。

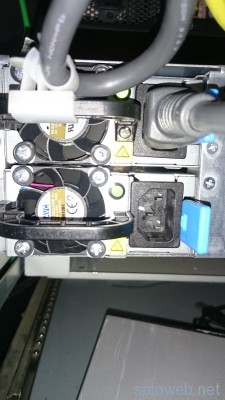

2015-12-19 19.20.54



そして・・・





入れるHDDがまだない

2TBを認識するのであれば4TBも大丈夫だとは思われるので

4TBを入れていきたいところではあるものの

予算が足りない。
