ガラスをバッキバキにしてしまったNexus5の液晶を交換。

NO IMAGE

割って放置していたかわいそうなNexus5

1年ほど前にガラスを割ってしまったまま
放置していたNexus5
Nexus5のガラスをバキバキに破損してしまったのでさてどうするか | satoweb_log

一時はガラスだけでも交換できるかなぁ?と考えたものの
無理っぽいことが判明し、
半身を購入するしかないことが分かったわけですが
$140程度したためしばらく放置していたものの

最近、値段が下がっていることに気づき交換してみることにしました。

New Black for LG Google Nexus 5 D820 D821 Touch Screen Digitizer + LCD Display Full Frame Assembly+ Tools-in Mobile Phone LCDs from Phones & Telecommunications on Aliexpress.com | Alibaba Group
今回購入したのはこちら

モジュール類は付属しないものの
液晶とデジタイザ、半身分のケースで$40程度。

工具やらもついています。



ただし適合するとはいっていない

マイナス・プラス・Y型の3種類必要なのですが
付属していたのは マイナス・プラス・★の3種類で
頑張れば回るけど きれいにはまわりませんでした。





組み立てる



ばらした時の画像を探すのが困難なレベルで

遠い昔にばらしていたため展開後の画像しかありません

背中の板は 爪のみで止まっているので

爪を折らないように引っぺがせば

スピーカーモジュールとともに外れます。



基盤の上のカバーが上下にあるので

ねじをなくさないように引っぺがし

上下に連結されている無線アンテナを外し

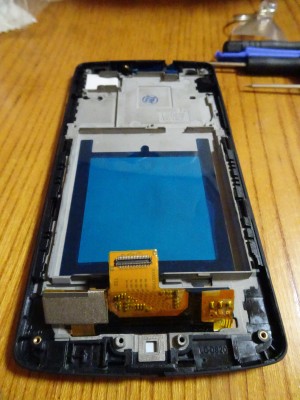

DSC09681

今回購入した液晶基板とドッキング

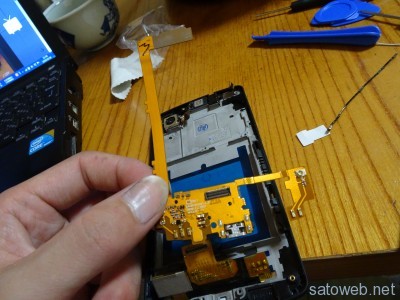

DSC09684

液晶がらみの通信を担うメインハーネスをそれっぽい感じに戻し



閉めれるパーツから占めていきます。

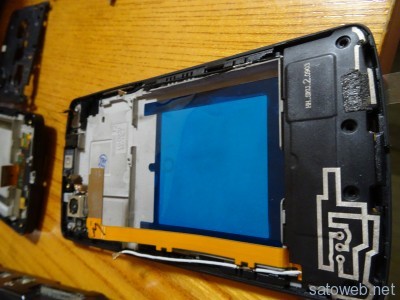

DSC09685



でごそごそふたをするとNexus5が完成します。





起動するとなぜかシャットダウンする状況に陥り



もう一度ばらしてよくよく観察すると

フロントカメラモジュールの 放熱用と思われるものが、

本来ゴムのしたに嵌っていないといけないので

何らかのタイミングで上に上がってきてしまっていたようで

圧力がかかったタイミングでよろしくないことになっていた。





起動してネットワークに接続すると  アップデートが!

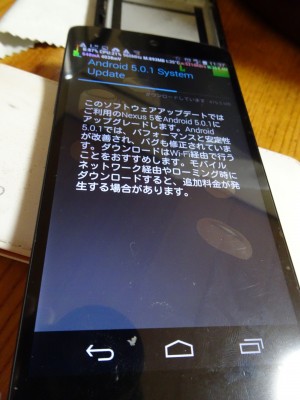

まずは5.0.1
DSC09687

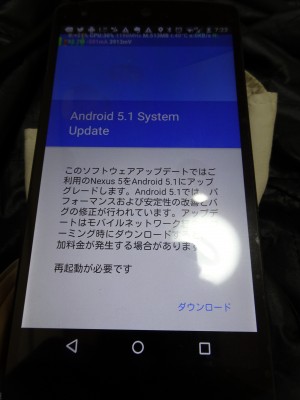

5.1.1
DSC09690

まだ6.0は来ていないようです。
