QLCなM.2 NMVE SSD 【インテル®SSD660Pシリーズ SSDPEKNW512G8XT】を試す。

by しおんぐ · 2018年10月10日

本ページはアフィリエイトプログラムによる収益を得ています。

Pocket

Contents

1 QLC!QLC!
2 開梱
3 諸元
4 速度
5 関連記事:

QLC!QLC!

[amazonjs asin=”B07GBKQ9ST” locale=”JP” title=”INTEL 3D NAND技術を搭載インテル®SSD660Pシリーズ SSDPEKNW512G8XT”]

512GBモデルで　12800円

バッファ分を超えるとHDDより遅い
やら
耐久性TLCよりかなり低い
など散々ないわれようですが

まぁ5年保証もあるっぽいことだし試してみてもいいんじゃね？ということで

開梱

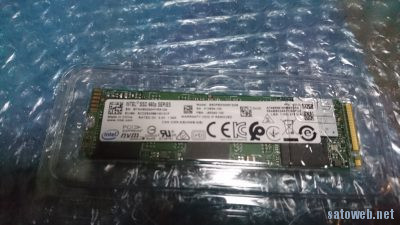

わかってはいたもののさみしい中身がSSDのみ

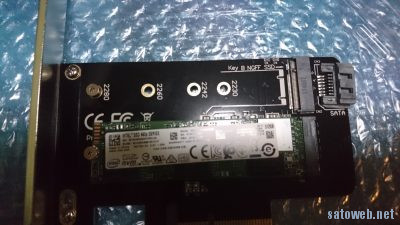

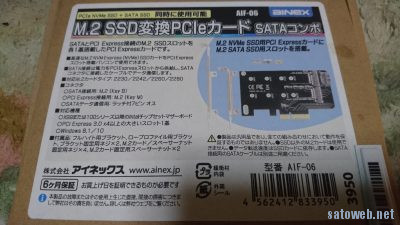

そのへんに転がっていた　M.2SSD変換カードを使用

対応M.2カードタイプ : 2230/2242/2260/2280

コネクタ(SATA接続用) : M.2 (Key B)

コネクタ(PCI Express接続用) : M.2 (Key M)

コネクタ(SATAデータ通信用) : ラッチ付7ピンオス

対応機種1 : X99または100シリーズ以降のIntelチップセットマザーボード

対応機種2 : PCI Express 3.0 x4以上の大きいスロット1基

対応機種3 : Windows 8.1/10

[amazonjs asin=”B01MUAHPSQ” locale=”JP” title=”アイネックス M.2 SSD変換PCI-Expressカード SATAコンボ AIF-06″]

ヒートシンクも一応用意してみたもののそこまで熱くないようでどうしようかというところ

諸元

MTBF　160万時間
外形寸法W22×D80mm、
重量10g
容量(GB):512GB
NANDフラッシュメモリ:64-layer, QLC, Intel® 3D NAND
シーケンシャルリード:最大1800MB / s、シーケンシャルライト:最大1800MB / s
ランダム4KBリード:最大220,000 IOPS、ランダム4KBライト:最大220,00 IOPS
インタフェース:PCIe * 3.0×4、NVMe *

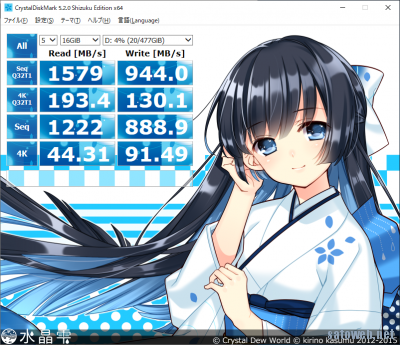

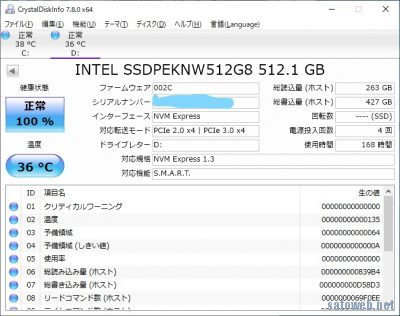

速度

そもそも、メインマシンの開いているPCIExpressスロットが

Gen2 x4のスロットしか余っていないため

Gen3 x4とどれだけ速度差あったっけ？

とWikiを参照すると　ほぼ倍の転送帯域という

ちゃっちゃとメインマシンを更新しろということか

リンク幅毎のデータリンク層転送帯域（双方向/一方向あたり）(GB/sec)
	リンク幅 x1	x2	x4	x8	x12	x16	x32	x64
Gen1	0.5/0.25	1.0/0.5	2.0/1.0	4.0/2.0	6.0/3.0	8.0/4.0	16.0/8.0	規格になし
Gen2	1.0/0.5	2.0/1.0	4.0/2.0	8.0/4.0	12.0/6.0	16.0/8.0	32.0/16.0	規格になし
Gen3	1.969/0.9846	3.938/1.969	7.877/3.938	15.75/7.877	23.63/11.82	31.51/15.75	63.02/31.51	規格になし
Gen4	3.938/1.969	7.877/3.938	15.75/7.877	31.51/15.75	47.26/23.63	63.02/31.51	126.0/63.02	252.1/126.0
Gen5	7.877/3.938	15.75/7.877	31.51/15.75	63.02/31.51	94.52/47.26	126.0/63.02	252.1/126.0	504.1/252.1
