AiSEG(MKN7321HE)を導入(設置)してみた。

本ページはアフィリエイトプログラムによる収益を得ています。

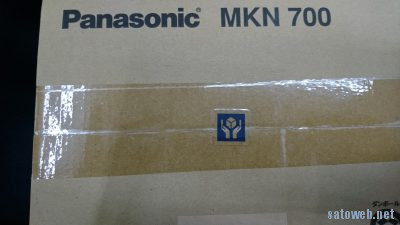

入手したのは計測ユニットとAiSEGがセットになった

MKN7321HE

ヤフオクで11000円程度で入手。

定価の12万円ではさすがに補助金があったとしても(今年度はほぼない)高いわけですが

1万円程度ならという。

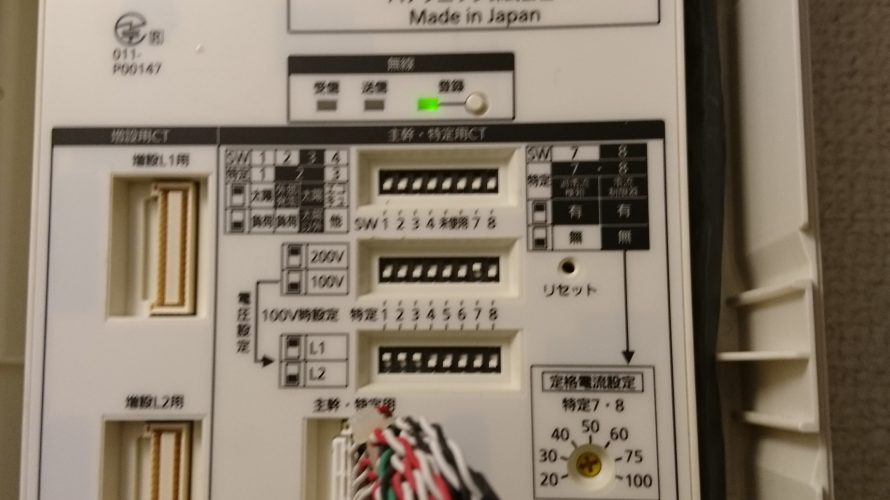

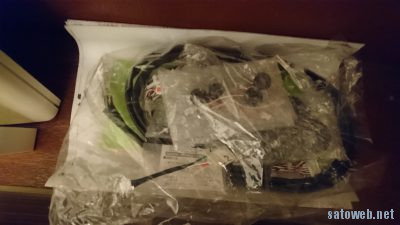

主幹用センサと子センサが8個。



CTはK/L表記ではなく 電源側・負荷側/ブレーカー側負荷側表記になっている。

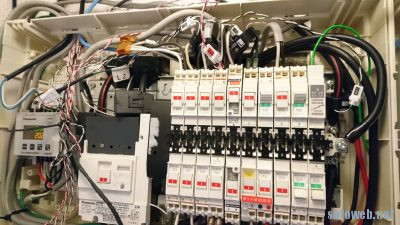

エコパワーメーターつけてたスペースにつくかなとおもったもののサイズ的に無理でした。



カオス。

特定1-4は100A対応CT

特定5-8は30A対応CT

組み合わせを間違えると正しい値が出ない。



やはり、スマートにおさめるにはHEMS対応分電盤(全回路計測対応)を使うことは重要なようです。

AiSEG接続

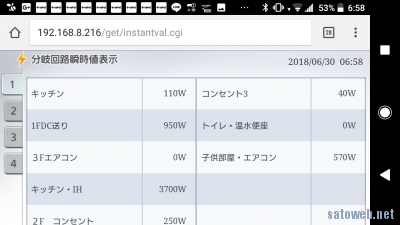

AiSEGとペアリングしてWEBから設定ができるわけですが

AiSEG本体なぜかDHCP対応しているのに

末尾が216で固定される謎仕様のため

すでに自宅のネットワークで216が使用されていない必要がある。

DHCPとは・・・?







HA端子の接点もあるのでなにかつないで見る

エアコンの操作ができる(ただし、OFFのみ)

AiSEGでの通信に対応しているエアコンであれば

無線ユニットでつながるようですが



HA端子があったのでつないで見る。

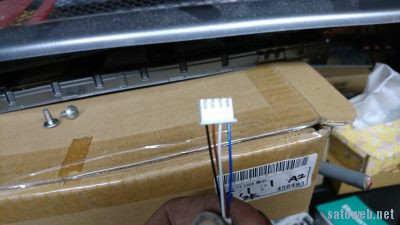

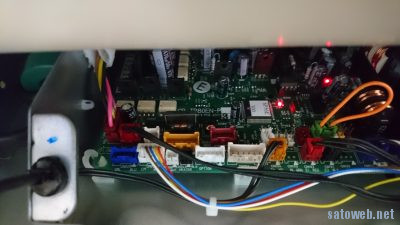

4心



基板上刺さりそうな4心がない

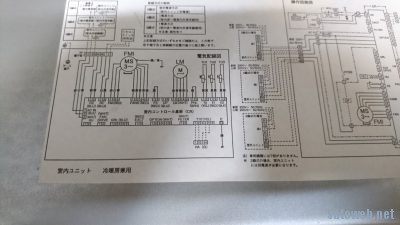

配線図を眺めるとなぜか6ピンを4心に変換しているだと?!

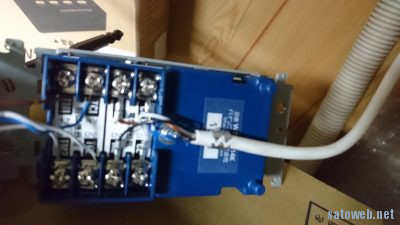

無理やりつないでIFU経由でアダプタへ接続

[amazonjs asin=”B004W6GJ94″ locale=”JP” title=”パナソニック(Panasonic) コスモシリーズワイド21 埋込HA端子 JEM-A IFU 端子式 WTF47214WK”]

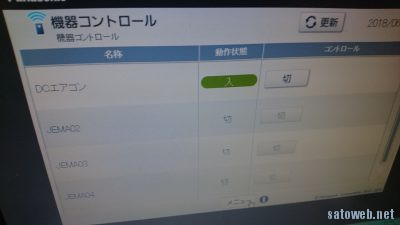

機器状態のON/OFFの確認と

OFF操作が可能に。(3700円のIFUつけてまでの利点はなさそう。)
