舞洲工場のオープンディに行ってきました。
大阪・舞洲でレジャーランドと見紛う焼却施設「舞洲工場」に見学に行くチャンス! 8月29日限定で予約なしで見学が可能! | satoweb_log



エロい。

DSC09382

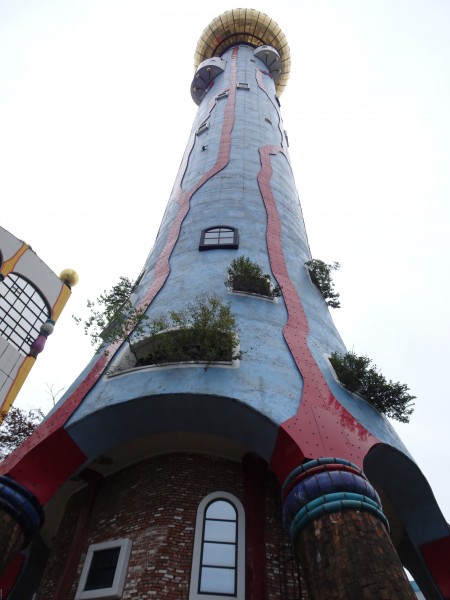

この中に2本の煙突が設置されている。

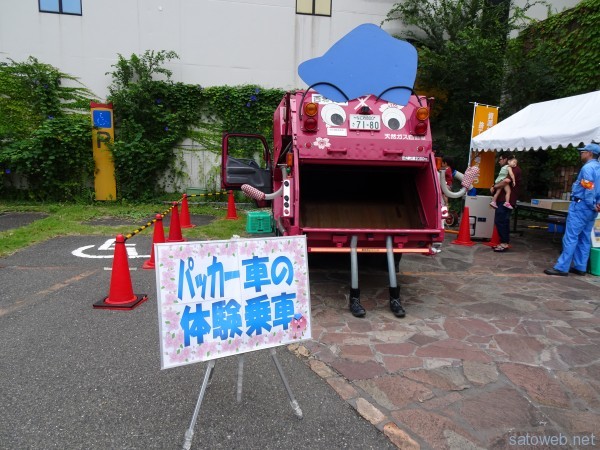

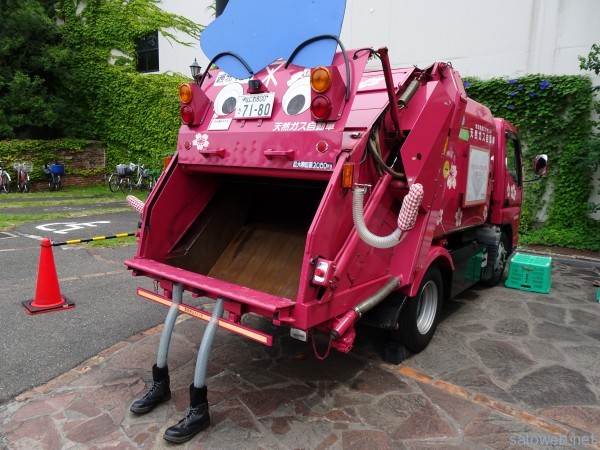

謎のアレンジされた パッカー車が展示。

DSC09384





こえーよ・・・



DSC09385

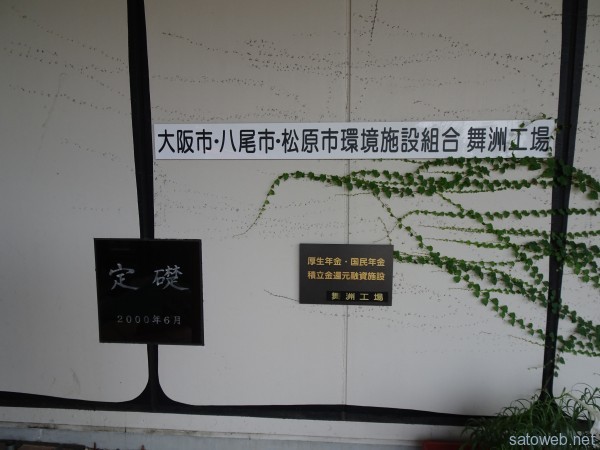

舞洲工場は大阪市だけでなく 八尾市・松原市環境施設組合の管理DSC09386



1Fで受け付けをして そのまま5Fへ

DSC09397 DSC09392 DSC09393 DSC09394 DSC09395 DSC09396

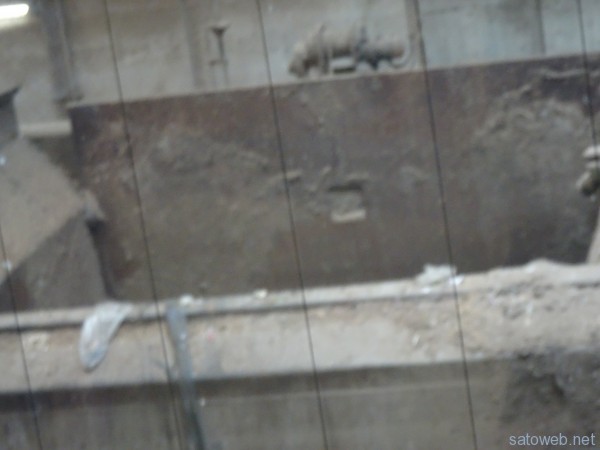

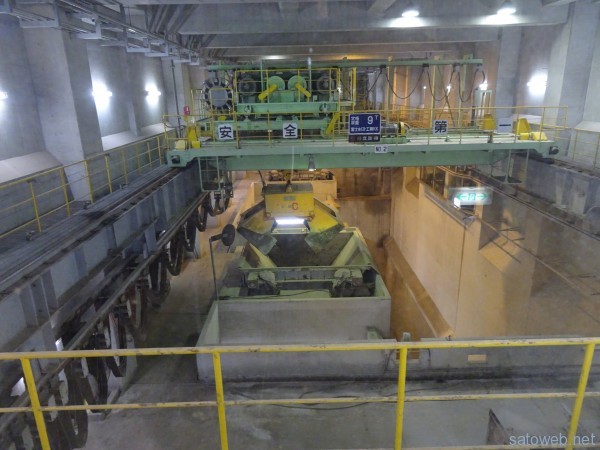

12tonクレーン
12tonクレーンが二基

DSC09401

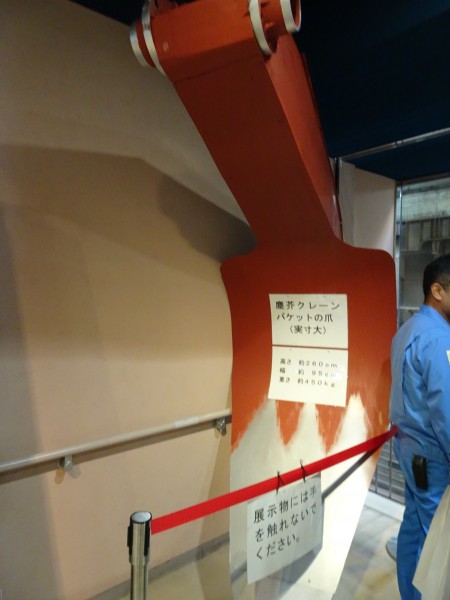

バケットの容量は 30㎡
バケットの容量は 30㎡ でかい





DSC09407

ごみピットのサイズ 幅44m 奥行17 深さ21m
ごみピットのサイズ
幅44m 奥行17 深さ21m

DSC09411

下水に流す水は 中和確認後に放流。
下水に流す水は 中和確認後に放流。

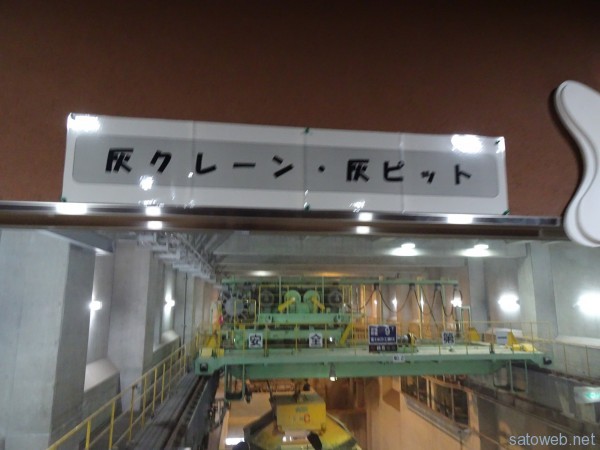

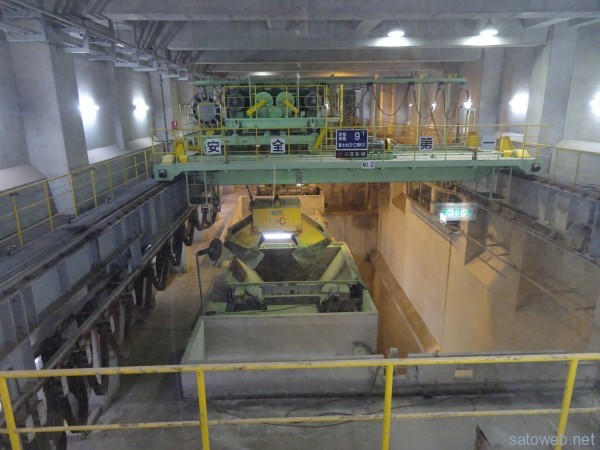

DSC09424 DSC09425 DSC09426 DSC09428 DSC09429 DSC09432 DSC09433 DSC09434 DSC09435

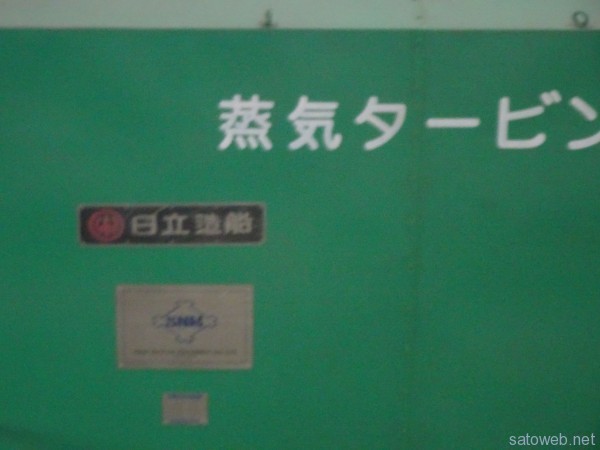

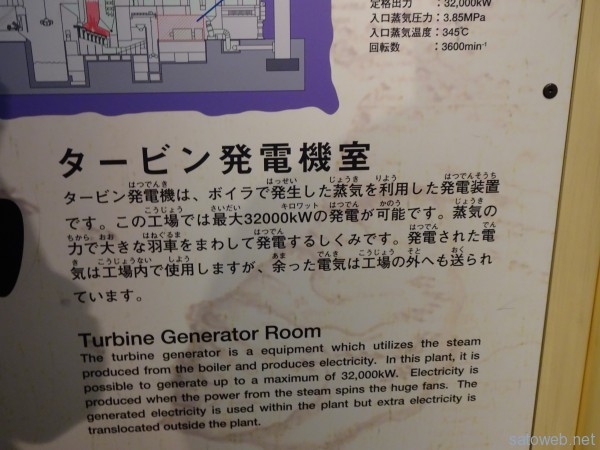

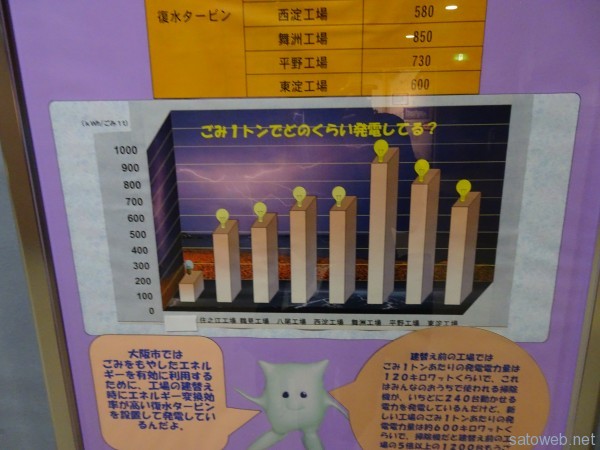

最大出力 32000Kw!
最大出力 32000Kw!

DSC09438

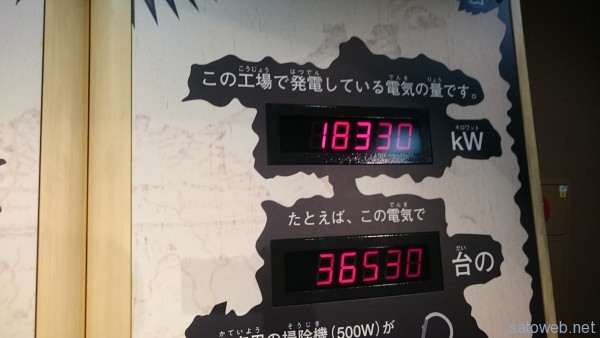

この日の発電力は 18330KW



工場のおじさんによると

ごみを本気で燃やしてしまえば定格の32000KW出力が可能ですが

ごみの量が減っているためフル出力にするとごみストックがなくなり 不具合が生じるとのこと2015-08-29 11.45.01



DSC09439 DSC09440 DSC09441 .

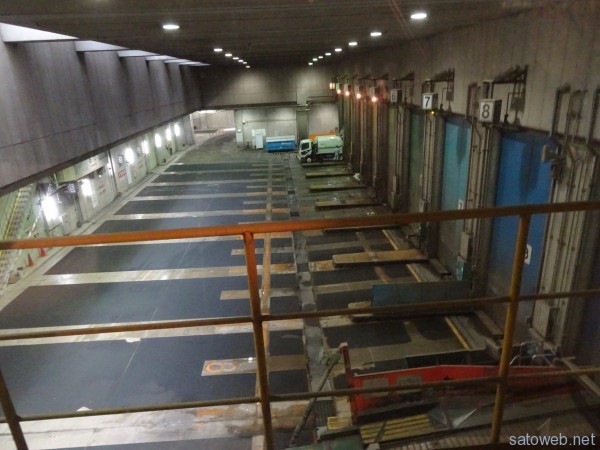

プラットホーム

DSC09446

ぱっかー
ぱっかー

DSC09452

粗大ごみ処理施設の操作盤
粗大ごみ処理施設の操作盤

DSC09454

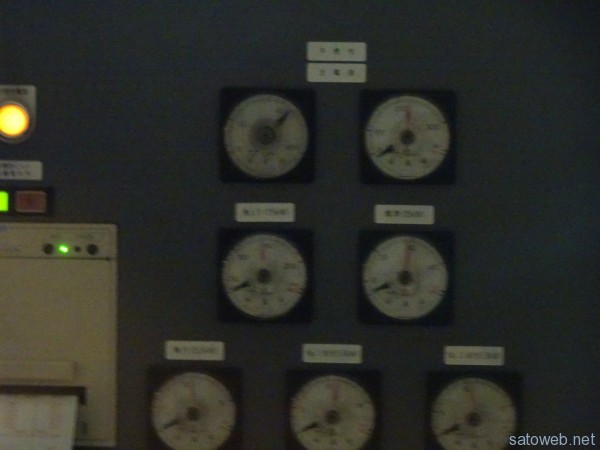

粗大ごみはすべての焼却施設で処理できるわけではなく 大阪市ではここだけ
粗大ごみはすべての焼却施設で処理できるわけではなく 大阪市ではここだけ

DSC09458

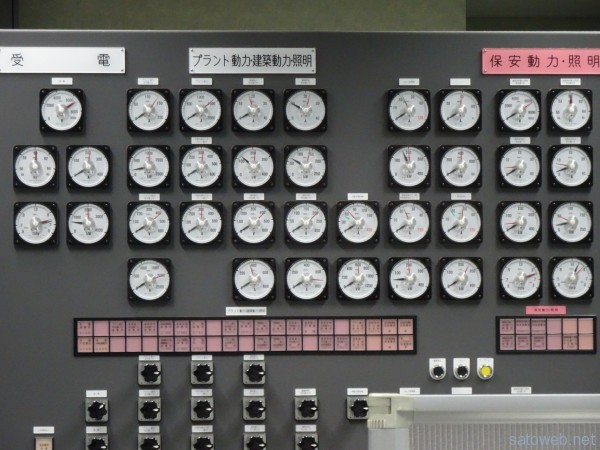

計器萌え これは粗大ごみ関連のみ
計器萌え
これは粗大ごみ関連のみ

DSC09465

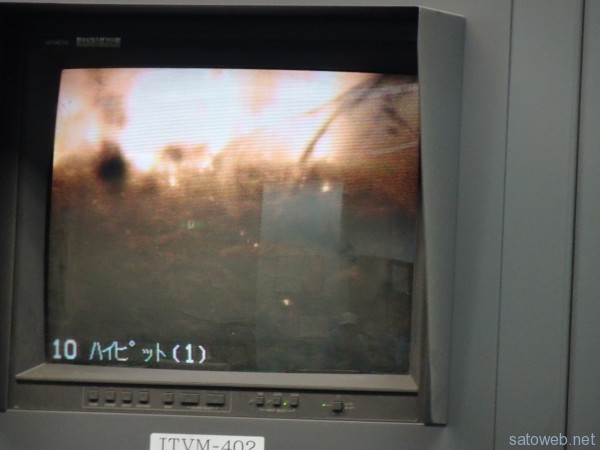

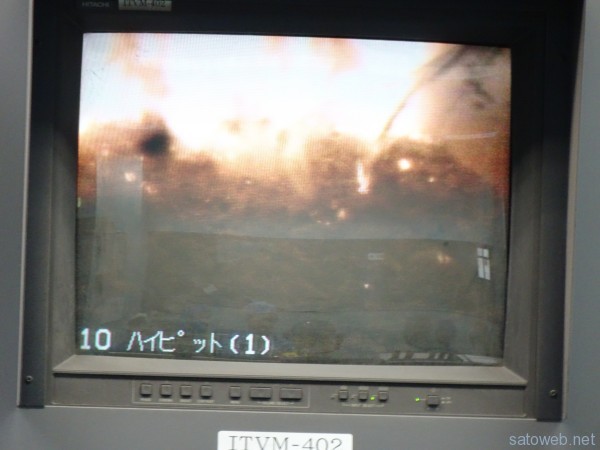

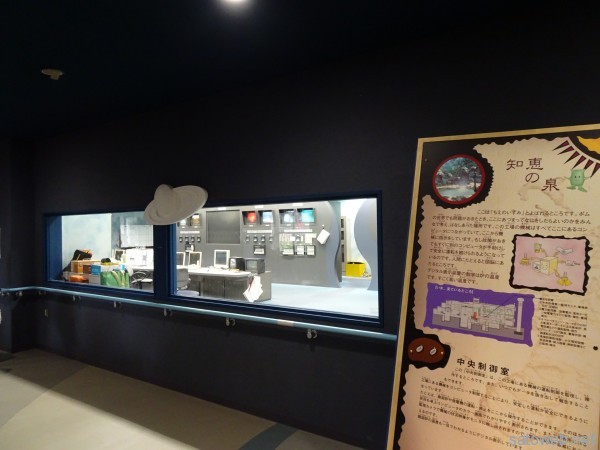

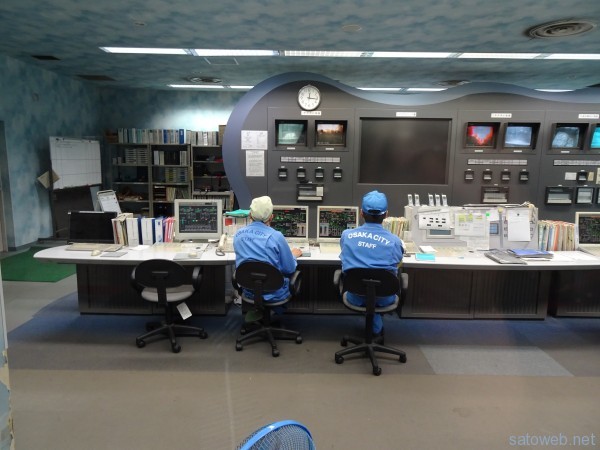

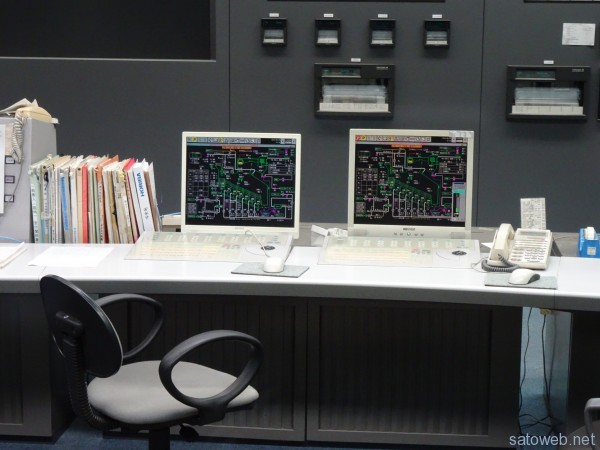

中央監視室

ごみの燃焼状況ほかを監視、DSC09490 DSC09485 DSC09486 DSC09488 DSC09489

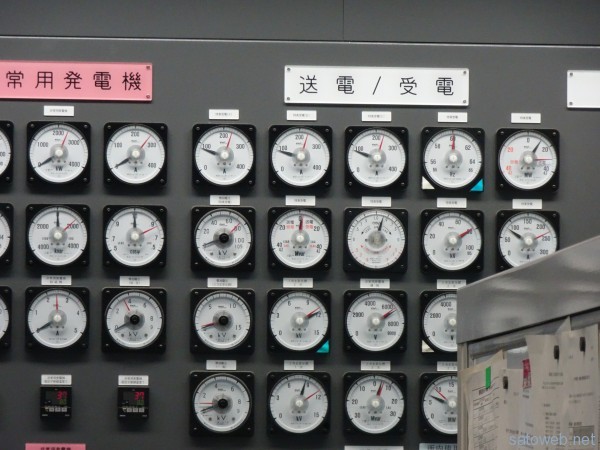

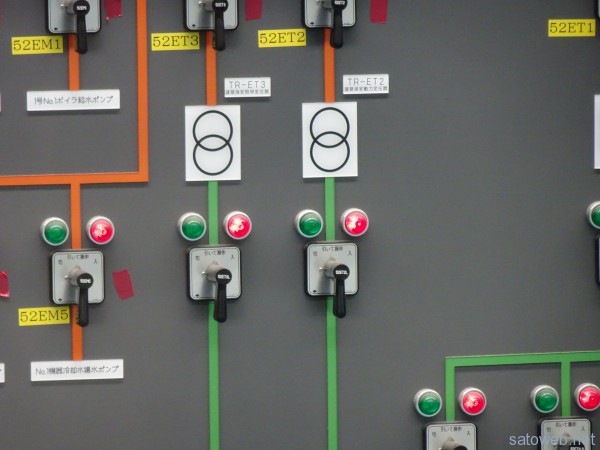

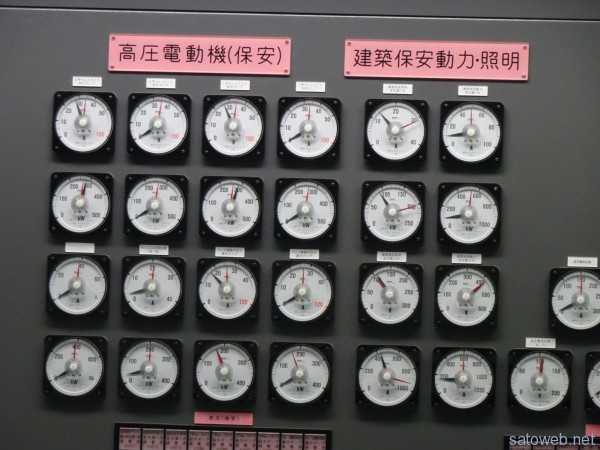

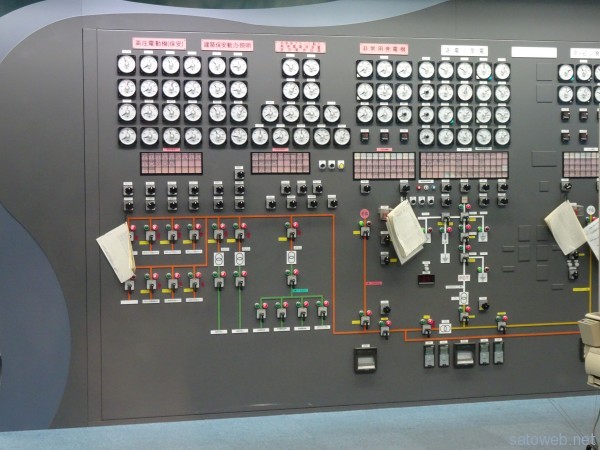

以下 計器

DSC09534 DSC09532 DSC09493 DSC09496

DSC09500

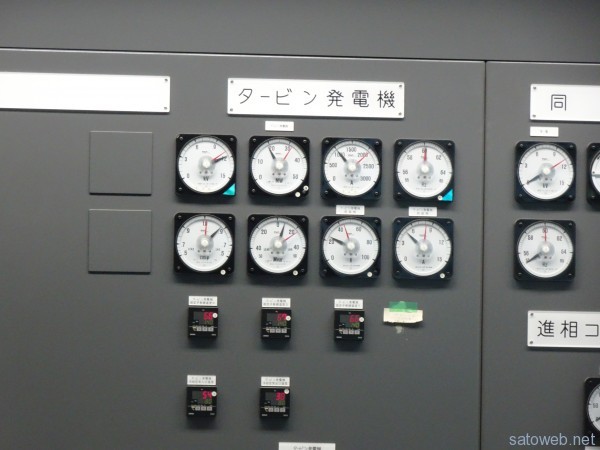

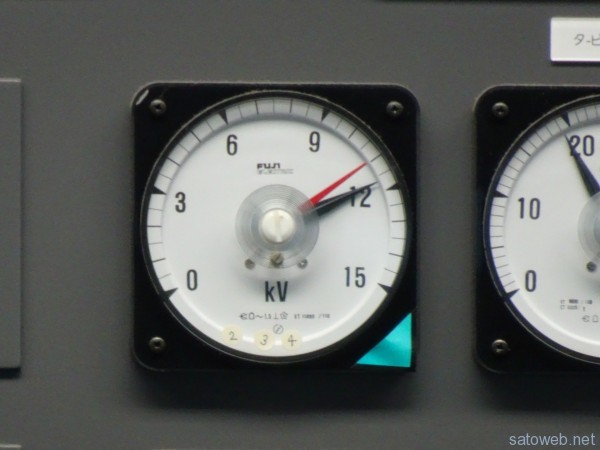

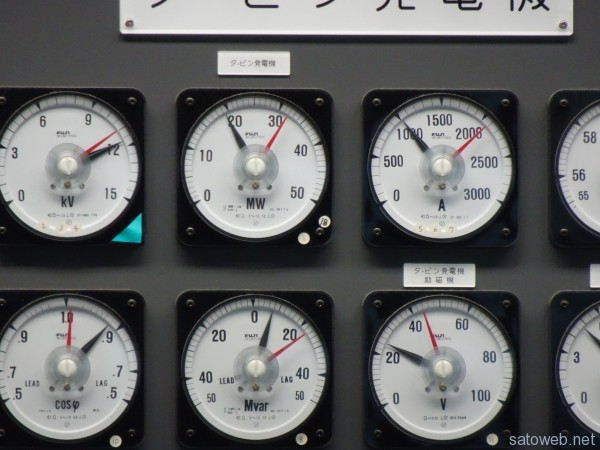

タービン発電機は 11000V
DSC09501

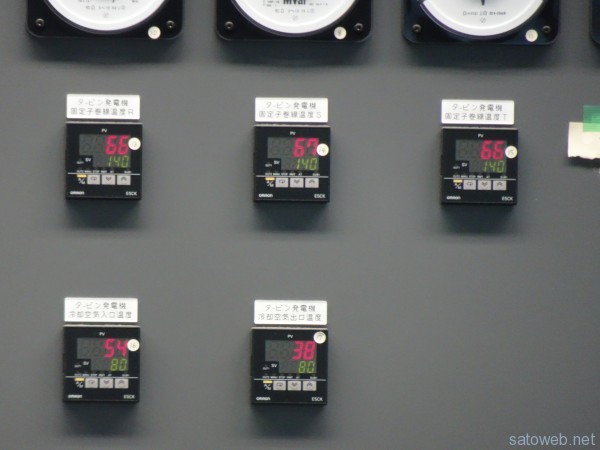

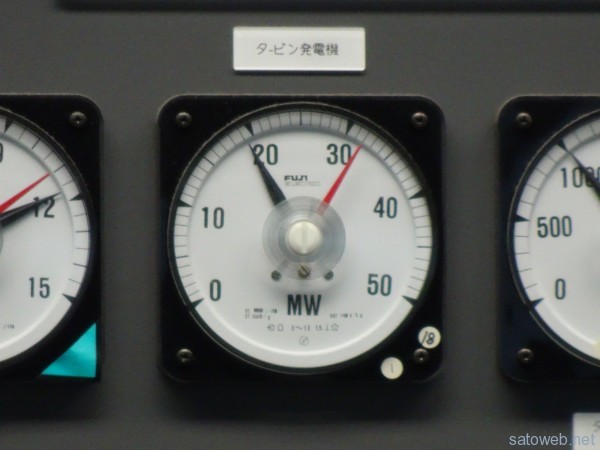

この日の発電力でメガソーラー 19個分の 19MWDSC09502 DSC09504 DSC09508

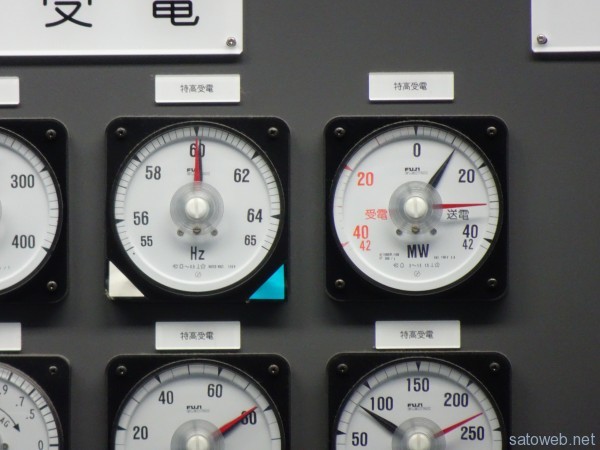

19MW発電して 10MW売電しているので  施設の消費電力は 9MW?DSC09521 DSC09530

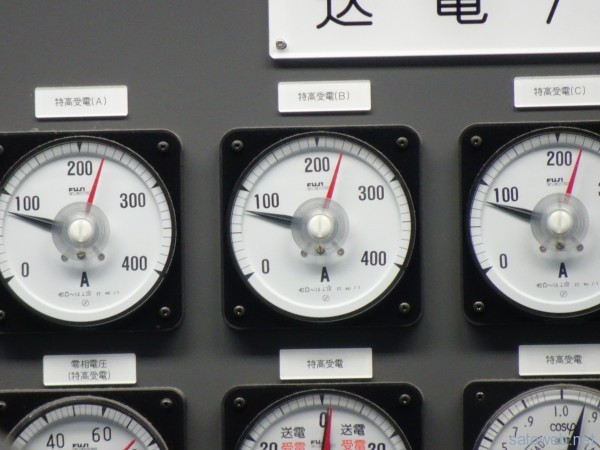

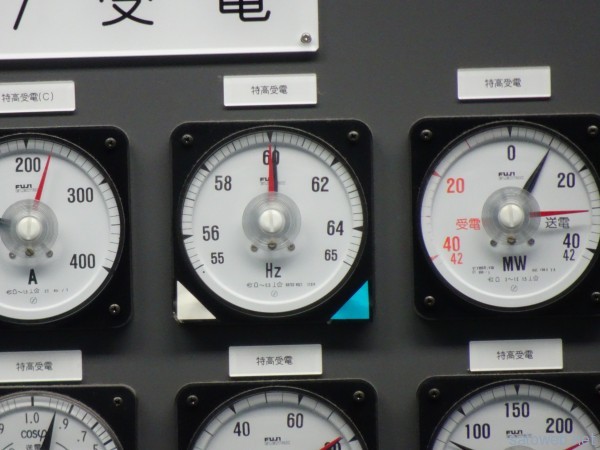

特高3系統受電  77Kv

特別高圧受電の設備って だいたいネットワーク3系統受電ですね

DSC09524

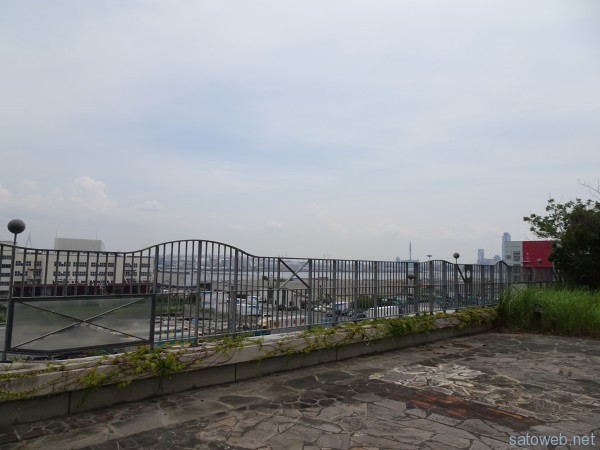

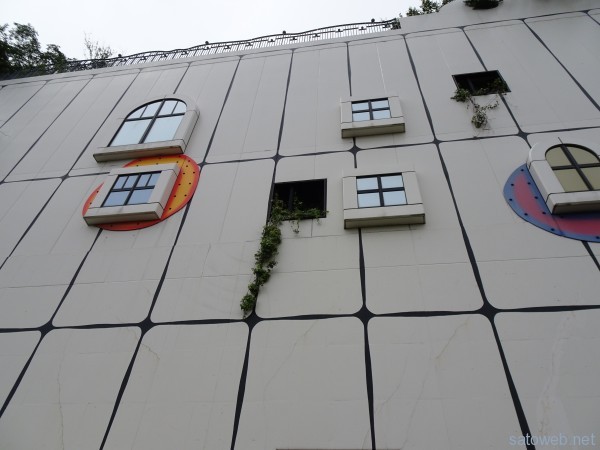

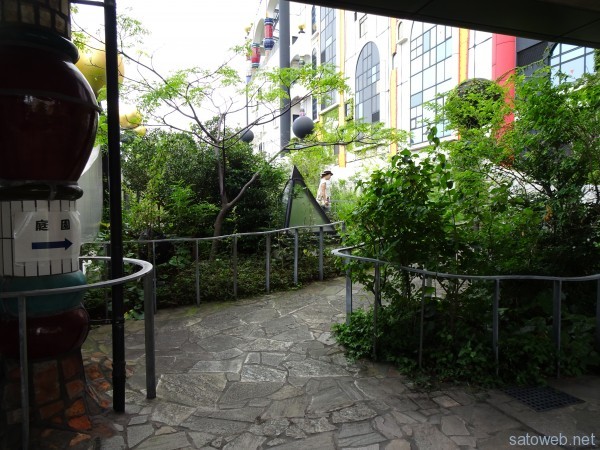

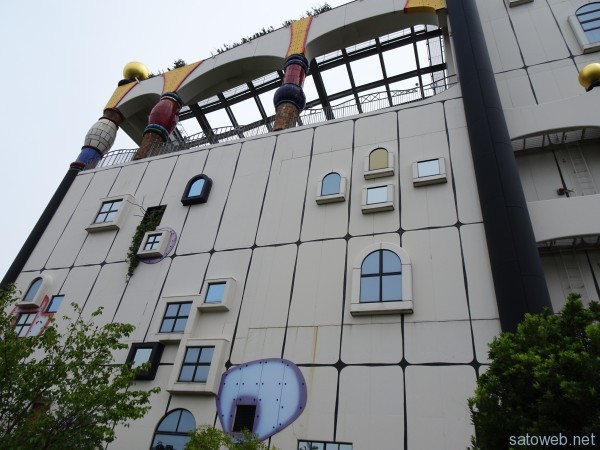

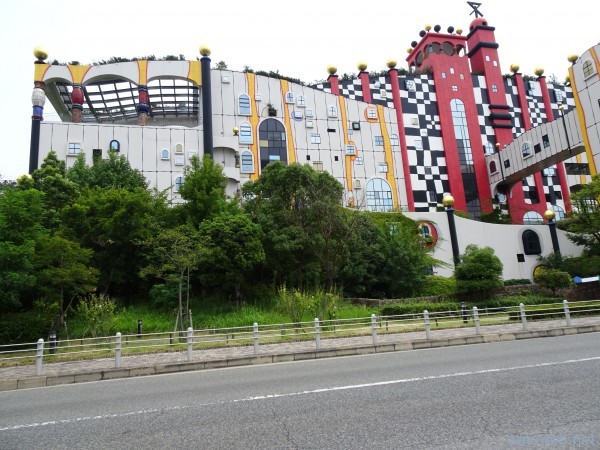

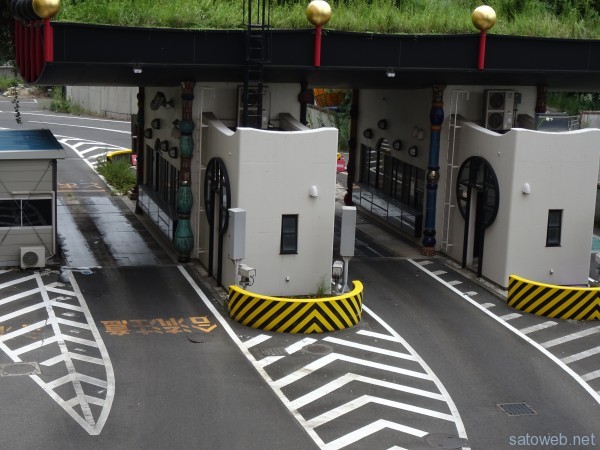

外観とか

DSC09540 DSC09537 DSC09539 DSC09475 DSC09476 DSC09471 DSC09472 DSC09473

庭園は 荒れ放題でした。

DSC09467 DSC09477







通常時の見学は 団体で7日以前の事前申し込みが必要
舞洲工場の見学について – 大阪市・八尾市・松原市環境施設組合

GIGAZINも7月に取材していた模様
人工島にひっそりとたたずむど派手な建築物「舞洲工場」が気になったので見学してきました – GIGAZINE
