Anker 40WUSB電源 分解レビュー！
本ページはアフィリエイトプログラムによる収益を得ています。
PowerIQテクノロジーというなぞの技術を搭載した
AK-71AN7105-B5Aですが
[amazon template=wishlist&chan=default&asin=B00GTGETFG]
負荷試験している際に、出力がされなくなったため ばらしてみました。
ばらせる構造には もともとなっていないようなので
工具を使用し 強行突破。
中身は簡単に取り出せましたが 復元はできそうにない。

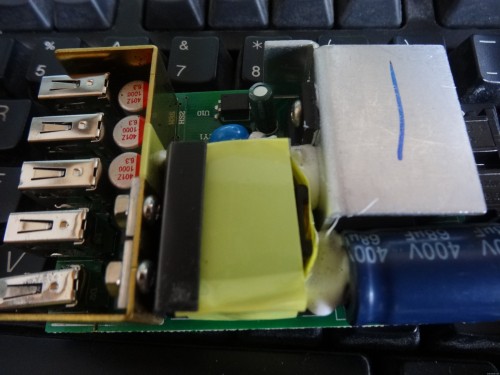

安っぽい基板が出現

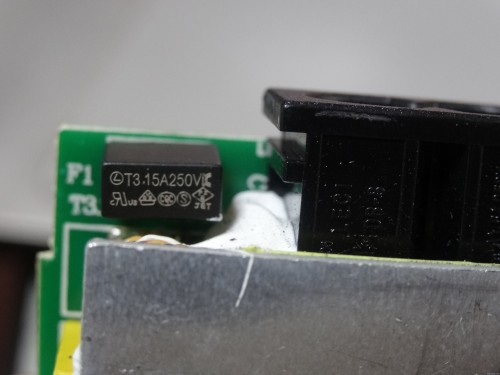

入力側の保護ヒューズは 3.15A
眼鏡コネクタの許容電流が3Aであることを考えると
あまり保護する気ないですね・・・・
100～240対応機器のため 400Vのコンデンサが使用されていましたが
一次側のコンデンサはこれだけでした

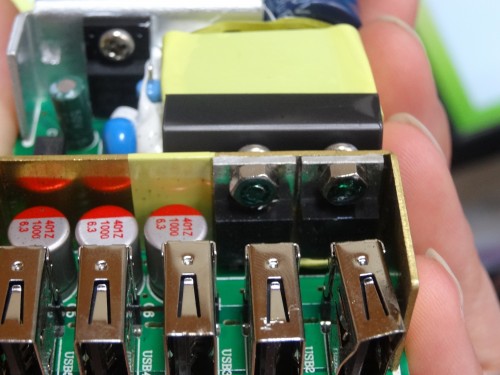

二次側コンデンサ群と 謎のレギュレータ
USBコネクタが折れているのは 開けるときに曲げてしまった・・・

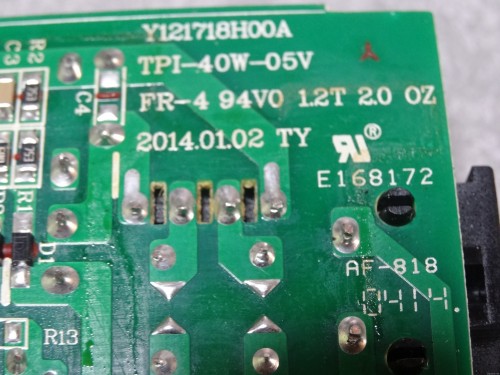

肝心のUSB出力部分
+側は T1(D8と書いているので ダイオード？)を経由して そのままUSBの+端子へ
-側は R22を通過したものが ボディアースとともにわたっている
肝心の「PowerIQテクノロジー」のところですが
データ通信ピンからチップを経由して+.-側それぞれに端子が落ちており
マイナス側は 102の抵抗(1Kオーム)におちるようになっています。
