L-03Eの給電用ケーブルを淀橋ドットコムで入手!

本ページはアフィリエイトプログラムによる収益を得ています。

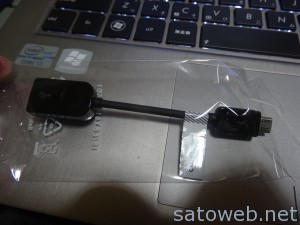

DSC05666
ヨドバシ.com – NTTドコモ エヌ・ティ・ティ・ドコモ L01 [L-03E用 チャージャー用変換ケーブル]【無料配達】

在庫残少 ご注文はお早めに!ということで いつまで在庫あるのかは不明な状態ですが
加工をちゅうちょなく行うために ポイントがあったヨドバシで入手してみました!!

shimajiroさんの以下Blogの投稿をみて思い出した内容だったりするのですが
WM3800RやL-03Eの充電機能は通常のUSBホストケーブルで動作するか?を検証してみた | shimajiro@mobiler

USBホストケーブル(4番ピンとGndがショートしているケーブル)では 給電されないことは
購入したときに気づいていて どうやったら 給電開始されるのか謎なままでした。

そこでとりあえずの方法としてMicrobのメスコネクタを用意して 内部の抵抗を測ったりして
想定される環境で 行ったのですが どうも給電モードにならず あきらめていました。

データピン(2-3)ショート /4-Gnd 620Kオーム抵抗が入っている ということまでは測定で わかったので
手持ちの最大値であった 47Kを直列に接続し 抵抗値を作成してみたりしていたのですが 通電開始に至らず・・・

しかたがないので 検索してみると
解体していた 人がいたのですが
アーカイブ: 2013年6月19日 | MetaMoScape.net

こちらをみても 結線的にはおなじように思えるのですが よくよく見ると
VCC(+)に0.1オームの抵抗が入ってそこから Dataピンのほうに接続されているようにも見え
これをシャントとして 消費電流を見ている可能性もありそうなので 作るのを断念し
ケーブルを購入することにしました。

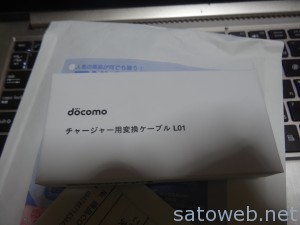

DSC05665

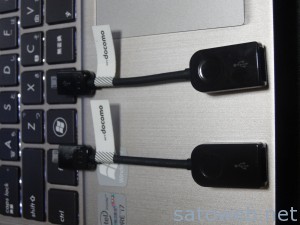

DSC05667ケーブルが双子に!

これでMicroB-MicroBになるケーブルを作れば多少は使いようが出てきそう

どちらかというとLitningのコネクタにしたいところです。

ドコモオンラインショップでも
チャ―ジャ―用変換ケ―ブル L01 630円(税込)
として取り扱っており Docomoショップ受け取りなら同価格で入手することが可能となっており
ドコモポイントが余っているなら こちらで入手するのもありかと!

WM3800Rについては ホストケーブルの配線+Dataピンのショートで充電モードに入るようです。
しかしWM3800Rは これ自体のバッテリー容量が2000mAhともともとこころもとなく 実際に使うことはなさそう
ルーター | MetaMoScape.net



お詫びと訂正

文中でshimajiroと表記するべきところが himajiroとなっておりました。
