Zenbook UX31Aで外部バッテリが使用できない

本ページはアフィリエイトプログラムによる収益を得ています。


先日 21000mAhのバッテリーが届いたので
どうにかZenbookで使用できないかと 試してみた記録

まず互換性のありそうなコネクタを探す
Zenbookのコネクタは 3Pinありそもそも 同じコネクタが存在しません

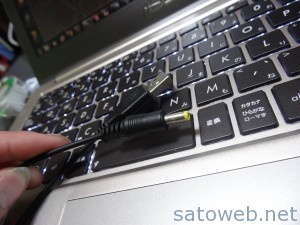

太さと雰囲気は PSPのコネクタと同じでいけそうだったのですが
内径が違い スカスカでした
内径が小さくなるように調整して19Vを通電したところ
OS側では 充電してるような雰囲気が出るものの 実際には 電流が流れず充電されない

DSC05128

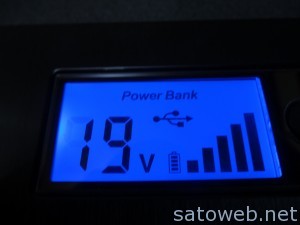

モバイルバッテリーの出力 19Vは 19.3Vあり 電圧としては良好
DSC05094

もしかして3極あるこのコネクタが曲者なのかと 中間をぶったぎってみたところ
センターの1極とGNDしかなかったため

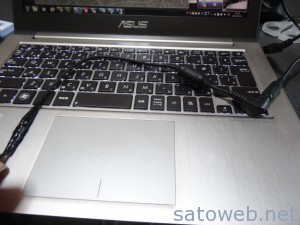

φ5.5の汎用コネクタで 中継してみたりしてみたのですが。。。
DSC05129

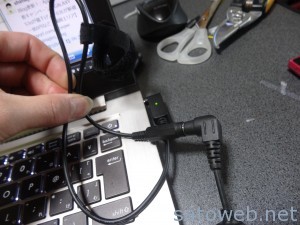

その状態なら 充電できるものの
DSC05127

先の外部バッテリーだと充電できず

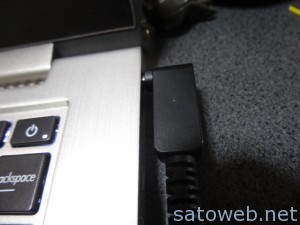

DSC05125

しかしASUSのNetbook向け19VACアダプターだと充電が可能であったため
なにかしら信号が飛んでいるか 精密な電圧をみているのではと思われ
いちどあきらめることに。。。
