M/Bの組み込みは　普通にねじ止めするだけなので　スルー

電源を取り込む場所を作成

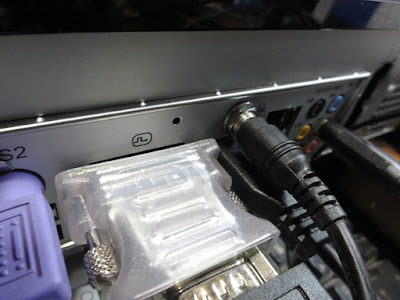

Pico120は元からどっかにつけるようにネジがついてるので

バックパネルに　適当に穴をあけて　取り付け。

送信者 2010-09-05 (by Eye-Fi)

USBの上のあたりに自然につきました！

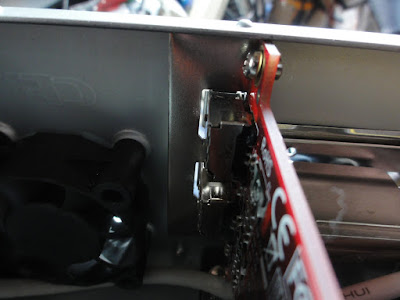

あとこの　センチュリーのケースは

もともと　PCIスロットとかを使うことが考えてられていないので

本来なら増設などはできないのですが

もともとAtomのマザーを入れた時に穴をあけていたりするので

それを拡張して

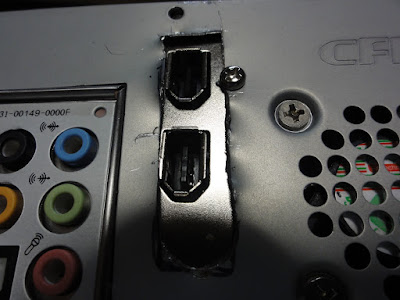

IEEE1394のカードを接続しました。

送信者 2010-09-05 (by Eye-Fi)

どう見ても無理やりです　ありがとうございました・・・

送信者 2010-09-05 (by Eye-Fi)

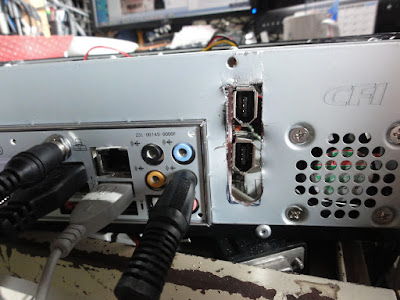

カバーがないのはさみしいので　無理やり取り付け

しかし　固定する方法がない・・・

どうしてこうなった！！

送信者 2010-09-05 (by Eye-Fi)

正直考えるのが面倒だった　

今は反省していない。

しかしこのボードを差し込んで起動するとBIOSがでてこないorz

よくよく説明書を読んでみると　x16は　グラフィックボード専用です　と書かれている。。。

おい俺　どうするよ　と思いつつ　Twitterに投げると

「もしかしたらBIOSアップデートすれば　使えるんじゃね？」という神のお告げがあり

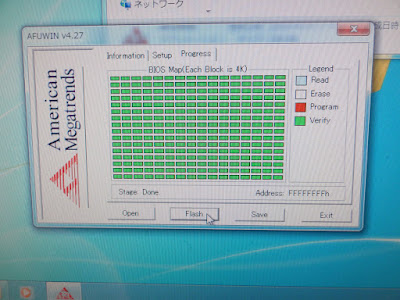

アップデートしてみる

このM/Bメーカは　Windowsからアップできるようなので楽々

送信者 2010-09-05 (by Eye-Fi)

BIOS書き込みed

そのまま再起動しただけでは

ダメでしたが　一度抜いてBIOSをちょこちょこっと　いじると

使えるようになりました

送信者 2010-09-05 (by Eye-Fi)

やったねたえちゃん！！

一難去って　また一難

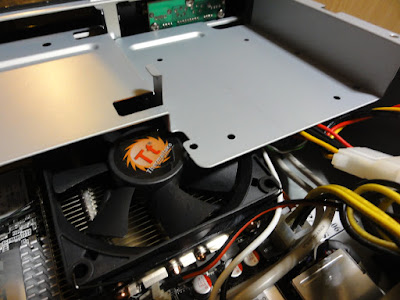

HDDを組み込もうとしたら　マウントする金具が　CPUファンに当たり　収まりがつきません・・・

少しあたってるだけなら　搭載HDDが2.5インチなので　加工しようかと考えましたが

がっつり当たりすぎて　どうしようもないんで

新たに作りました

送信者 2010-09-04 (by Eye-Fi)

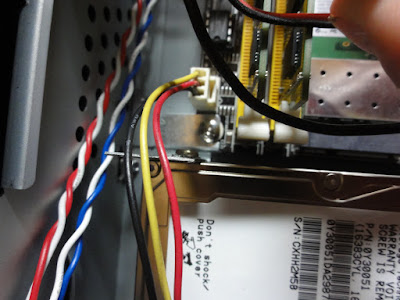

といっても　大したものではなく

PCIスロットカバーを　適切にまげ　M/Bを止めているネジと　共止めしただけ！

カオスですね・・・

送信者 2010-09-05 (by Eye-Fi)

ひたすら続きます。
