NEC　MC-4で遊ぶ(Lenovo M720qのOEM)

MKM21C-4

LenovoのM720qを入手しようかなぁと日本橋ぶらぶらしていると

どうみても同形状のNECを発見。



諭吉程度で起動確認済みのジャンクが出てたので購入。

Corei5-8500T
8GB
500GBHDD

HDD初期化済み
NEC LAVIE公式サイト > サポート > 商品情報

情報表示メニュー(ベースモデル)

とりあえず動作確認。



ACアダプタがついていなかったものの

LENOVO　20V角形ぐらい家にあるだろうと買わなかった結果みあたらず

標準65Wですが　マザーボード的には最大135W対応らしい。

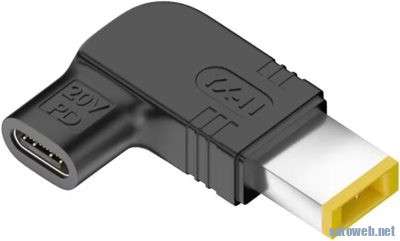

TypeC(20V)→Lenovo20V変換アダプタを購入。

最大100W対応。

600円程度で入手可能。



HDDが初期化済みなのでとりあえずOSのデータを入手。

Windows 10 のダウンロード



インストールしてみたところデジタルライセンス認証でProに。



HDDの遅さに耐えれないのでNVMEを装備して再インストール

超小型PCですが　M.2スロットがついているのでNVMEを装備

M.2スロットは　PCIe3.0x4となっているようで

あまり高速なSSDをいれても仕方なさげ

実測で3500MB/sぐらいは出てる。



Window11さんこんにちわ

Windows10インストール後

WindowUpdateをしてくと

Window11が現れるので Update



8000番台の利点。

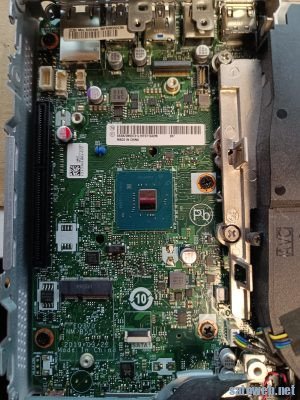

HDDをとると・・・

最大の目的であるPCIeを生かす。



HDDをどけるとなんかPCIeぽいけど細いPCIex8端子がお目見えする。

Wifi用のスロットもあるので

前回　ノートPCで使えなかったBE200NGW をせっかくなので刺しておく。

アンテナはよしなに。



このカード　そもそも技適の問題でチップセットが対応してない場合320MHz幅使えないんじゃないか疑惑もあり

160MHzで6GHzが使えるものと思うほうがよさげ
Wi-Fi 7 Bluetooth 5.4 BE200 Wifiカード BE200NGW 2.4/5/ 6 GHz 5.8 Gbps Windows 11 PC ノートパソコン用






そのままではPCIeとしては使えない。

SZWXZY 本物の新しいオリジナルレノボ ThinkCentre M920x m720q ThinkStation P330 PCIE16 ライザーカード 01AJ940 100% テスト済み高速船 – AliExpress 7



PCIeライザーとネットワーク向けブラケットのセットが3000円程度で出ているので入手。

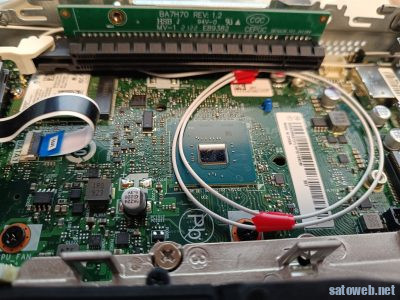

ライザーだけつけてみた雰囲気。



ライザーとSATAは排他仕様。

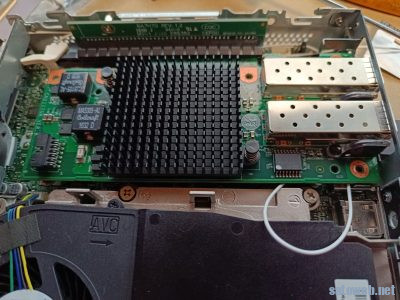

詳細が謎だった格安10Gbカードを差し込んでみる。

Aliexpressで3000円だった、10Gbネットワークカードを試す。



取り付け時は　ライザーにNICを差し込んだ状態で

MC-4側に差し込まないといろいろ干渉する。







この状態で　10～35Wの消費となっており　とても省電力。
