18650のバッテリでラズパイ3B+を無停電化する。

Tweet

Pocket

情報源: Tzt-リチウム電池充電器モジュール、ステップアップブースターコンバーター、5v、9v、12v、15w、3a、急速充電、アップ、電源、DC、18650 – AliExpress

バッテリが付属しないので別途用意する必要がありますが

5V入力5V出力が可能なUPS基板。

充電ICはおそらく1A品なので　入力側は最大4A弱流れる可能性あり。

入力側ははんだでなにかしらのケーブル入力を接続するかUSB-Type-Cで5V入力

出力側はハードワイヤ接続しか出ていないのでなにかしらのケーブル接続で

USB(MicroB)コネクタだすかI/O端子に接続しに行く必要あり

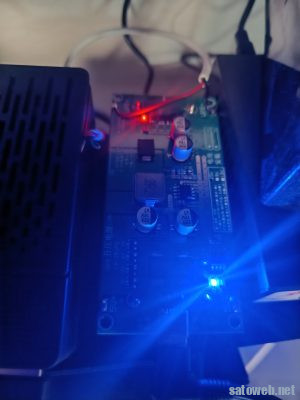

バッテリに充電完了して

5V出力状態

USB側からの入力がある限りはバイパス状態になるようで

充電完了のLEDがだいたいつきっぱなし。

Pi24を動かしているraspberryPi3B+で

5.2V　1.6A　8W程度の消費なので

実測1500ｍAhしかなかったMakita互換の

バッテリ(セルバランス崩れで充電できなくなった)の残骸でも理論上1時間弱は運用できそう。
