ADS-B receiver + Pi24で 「Flightradar24」をbusinessアカウントに昇進させてみる。

本ページはアフィリエイトプログラムによる収益を得ています。


Flightradar24

そのうちやろうとワンセグチューナーを購入したのが2022年。



2年間AIRSPYでただのラジオになっていたのをいい加減やることに。

Nooelec NESDR Mini ミニUSB RTL-SDRおよびADS-B受信機セット

当時購入したものは3900円ぐらいでしたが

こちらは現在6000円ぐらいになってて

これである必要はなく

RTL2832UおよびR820T搭載とあるものなら大体いけるらしい。



付属のアンテナでも幾分かは取得できるようですが

ラジオ聞くようだったのでTVアンテナ接続できるように

F型接線に変換して使っていたので

すでにどこに行ったか不明。

uxcell RG316同軸ケーブル コネクタ Fメス-MCXオスアダプタ ライトアングル 20cm



The world’s most popular flight tracker. Track planes in real-time on our flight tracker map and get up-to-date flight status & airport information.

公式で提供

公式でインストールするだけのやつがでてたので入れてみる。

情報源: Build your own ADS-B receiver – Pi24 client for flight tracking | Flightradar24



展開用のソフトウェアでSDにインストールして

キーを入力しない+有線LAN運用の場合は特に何の設定もなくSDをラズパイに突っ込むだけ。

balenaEtcher – Flash OS images to SD cards & USB drives



ラズパイはシリコンハウスで以前購入した

3b+

これも1年ほど前の話

このラズパイ、PoEアダプタ的なものつけて使っていましたが

5.2V供給してあげないと安定動作しなくなっていたので放置されていました。



ということでその辺にあったスイッチング電源で電源供給。





起動確認後

Add ADS-B coverage – The world’s largest ADS-B network | Flightradar24
から見えて自動設定ができると思いきやあらわれないので

手動で設定する。
(あれ?Pi24入れた意味とは?

ラズパイのアカウント情報はラズパイ初期設定なのでSSHログイン後変えとくほうがよさそう。

Default login credentials
username: pi
password: raspberry

仕方がないので自力でセットアップする。

wget -qO- https://fr24.com/install.sh | sudo bash -s

初期設定とアカウント情報入力が走るので適時入力。

http://ラズパイのIP:8754/で Pi24のステータスが



http://ラズパイのIP/dump1090/gmap.html で取得できたAirCraftがマップ上に出せる。

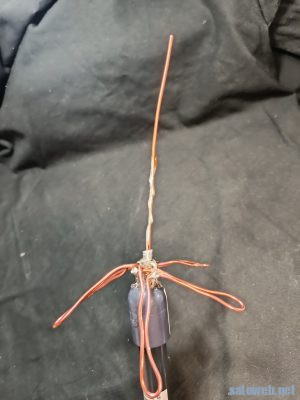

グランドプレーンアンテナ

アンテナは1090Mhz向けの物を用意すれば手っ取り早いのですが

ADS-B受信用アンテナ作製 – Okiraku Programming
このあたりの自作されている方のを参考に製作



5Cのアンテナ線の先端に65mmの銅線(130㎜で作ってみたけど勘違いで受信しないと思って65㎜に切った)

780mmの銅線を65㎜でまげて ラジアル?を作成。



固定しやすいように塩ビ管に通して設置。

家にあったもので作成したので原価は不明。

屋外の一番高い場所に設置しましたが

形状・素材ともに避雷針なので

周囲に高い建物がない場合は別途避雷針となるものを立てないと直撃しそう。

(当方近所に鉄塔等高いものあるので大丈夫だとおもいたい)





北西方向に110nm出てるものの

他方向は50~100nmなのでそれなりに周囲の建物の影響は受けている。

特典

install.shを走らせてFR24 LinkがConnectedになって

実際にデータがいくらか飛ぶと

アカウントはBusiness (feeder)になる模様です。
