格安マイニング用RX470のHDMI表示するためのSMDが判明する。

Tweet

Pocket

マイニングファームをあきらめたどこかから出てきたと思われる5980円のRX470(画像出力無し)が話題に。

ジサカーのおもちゃとなっているRX470

とりあえず表示するだけならブリッジでも行けたようですが

安定動作させるためには正規のパーツをということで
試してる人々がいるわけですが
正解と思わしきデータが出てきた模様。

出本は毎度表面実装CPUなども交換しているPC修理廃人さん

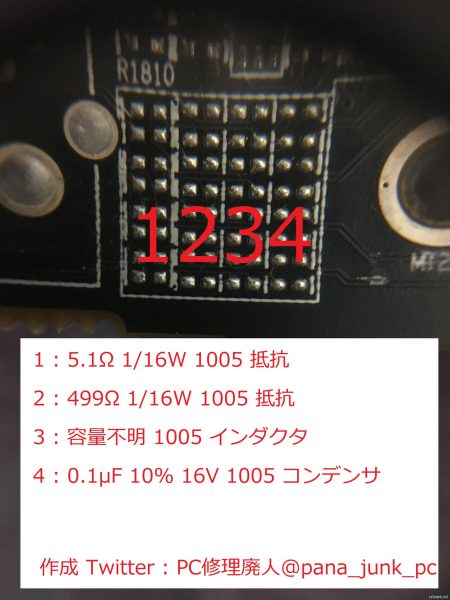

マイニング用RX470のHDMIの追加部品の詳細がわかりました。
GTX1080の回路図を参考にし、廃基板の実測値とも一致したのでこの値でいいと思います。

インダクタは手持ちの機材で測れなかったのと回路図ではFB(600Ω 0.3A)だったので不明としました。

ID付きの画像はブログ等でご自由にお使いください。 pic.twitter.com/2hSYYoHa6u

— PC修理廃人 (@pana_junk_pc) January 12, 2019

5.1Ω　499Ω　インダクタ　0.1μF

未実装側のHDMIポートから画像を出力することも成功した案件があるようです。

噂のマイニング専用RX470を改造する Part2 – えぬえす工房
https://www.ns-koubou.com/blog/2019/01/12/rx470-mod-part2/
