とりあえずいろいろ実験するために
こんなものを買ってきました

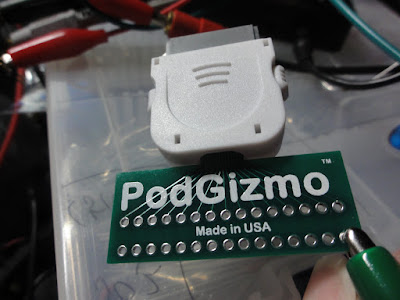

iPhone用の評価Dockコネクタ @1600円
30ピン分すべてに端子が出ています
こいつを使って先日の表とXDAを見ながら
適当に検証したところ
オーディオ+コンポジットビデオの取り出しはできました。
1-13を12kオームで接続すると 音声と映像
1-13を5.1Kオームで接続すると 音声だけ
で2-14を 12Kオームで接続すると 画面に
キーボードドックが接続されました。 と出ます。 もしかしてこいつ USBホスト的なものにたいおうしているのですかね？
今日は時間がないので またおいおい検証していきます
明日にはポケットゲームズからコンポジットのDockコネクタ届くだろし
