【Android】GalaxyTab充電のお話　#SC01C

by しおんぐ · 2010年12月31日

本ページはアフィリエイトプログラムによる収益を得ています。

純正ACアダプタじゃないと2Aで充電しないとか

D+/D-のショートだけではだめとか　いろいろと情報の流れていた　GalaxyTab（SC-01C）ですが

実際試してみると

D+/D-ショートに関してはほんとに気まぐれ

急速充電に入ったりはいらなかったりで気分屋のようですｍｍ

xマークが出ているときでも　給電はされており

ゆーーーーくりバッテリーは回復するようです。

ｘマークが出ているときの　消費電流量

しかし

Battery Charging Revision 1.0　に即した　抵抗をぶち込んだアダプタを作れば確実に急速モードに入るようです。

作り方

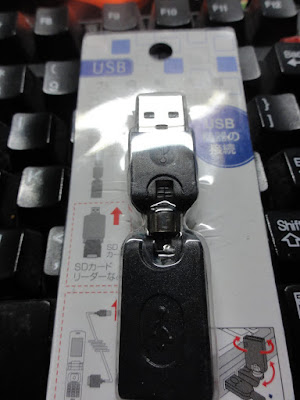

Seriaなど百均で売ってるUSB自在コネクタをおもむろにばらします。

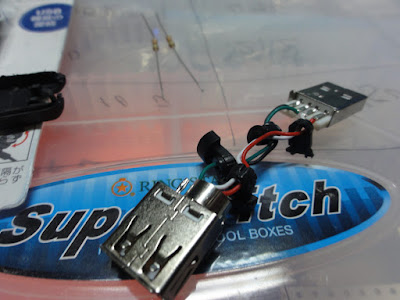

おもむろにばらすと　こんな感じになります

この状態の置き方で　左側から　Gnd/D+/D-/VCC（５V）になります

元から使われている電線だと　どう考えても　大電流を流すのには適さないので直結します。

直結に改造しつつ

メス側コネクタでVccとD-に33KΩ　GndとD+に　10KΩを接続しし　　D+/D-を接続すると

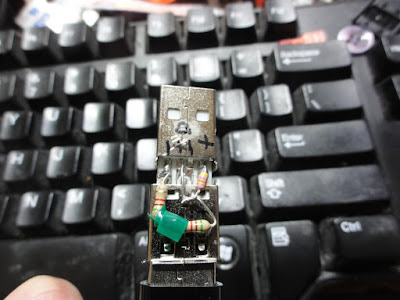

こんな謎のものが出来上がります

手元にあった抵抗が　5.1Kと47Kだったため　若干無理をしている感じですが

　Tabさんは確実に急速充電モードに　突入します

ポケットゲームズで　これと同じような仕組みのアダプタを販売していますが　これだとなんと　110円ぐらいでできてしまいます！

あっちは今売り切れだしね！

で高速でも

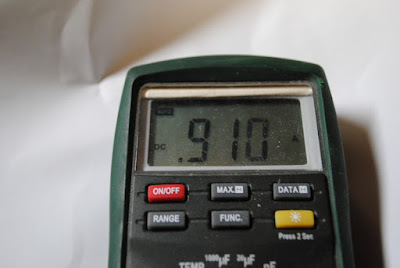

5.0Vだと

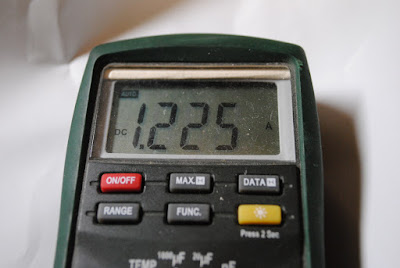

5.4Vだと

1A前後で300mA程度の違いは　知れてるっちゃ　知れてますが

やはり5.2～5.4Vのほうがいいみたいです、

2A　2Aとよく叫ばれてますが

実際必要なのは　1.2A程度

肝心なのは　Tabさんにいかにして　ACアダプタですよ～と認識させるかですね！

あと　pocketgames PDA秘宝館 » Blog Archive » PCの USBポートからも通常充電可能になる Galaxy Tab 充電USBアダプタ販売開始！

このアダプタを使って初代/二代目のモバイルブースター

から充電しようとしても　1ポートだと　500ｍAしか出ないので意味がない　ということになります。

2ポートを1ポートにするアダプタで無茶をするか

標準で１A出る↓をつかいましょう！
